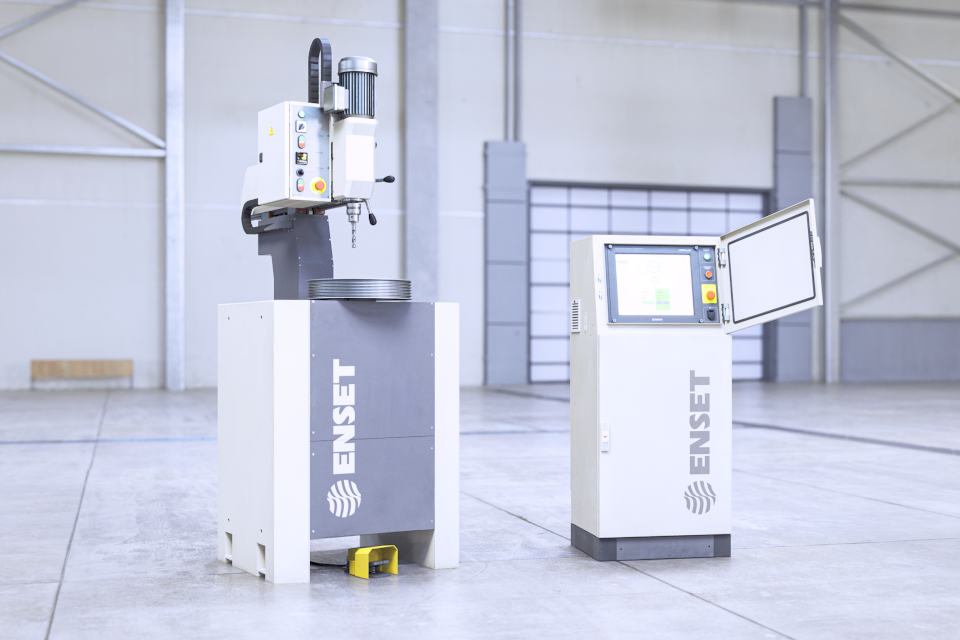

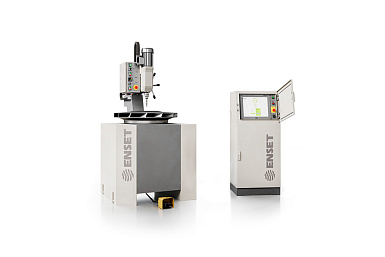

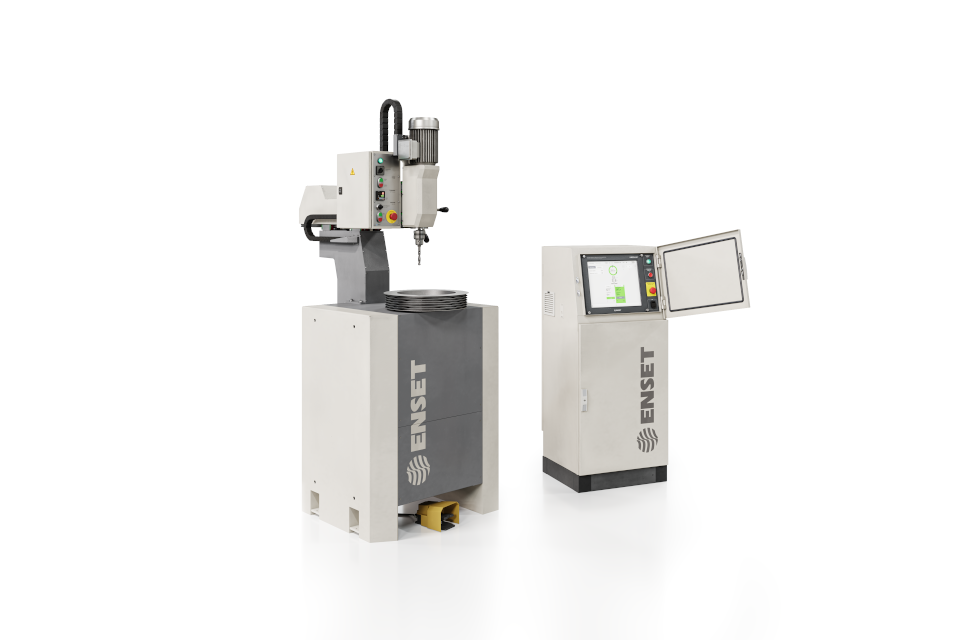

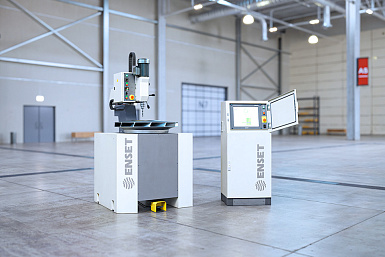

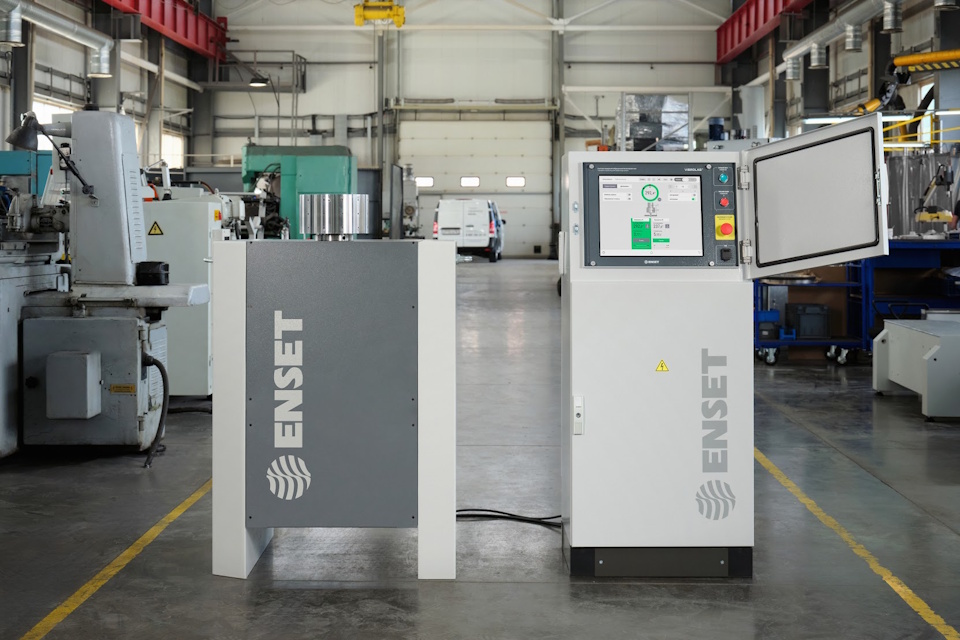

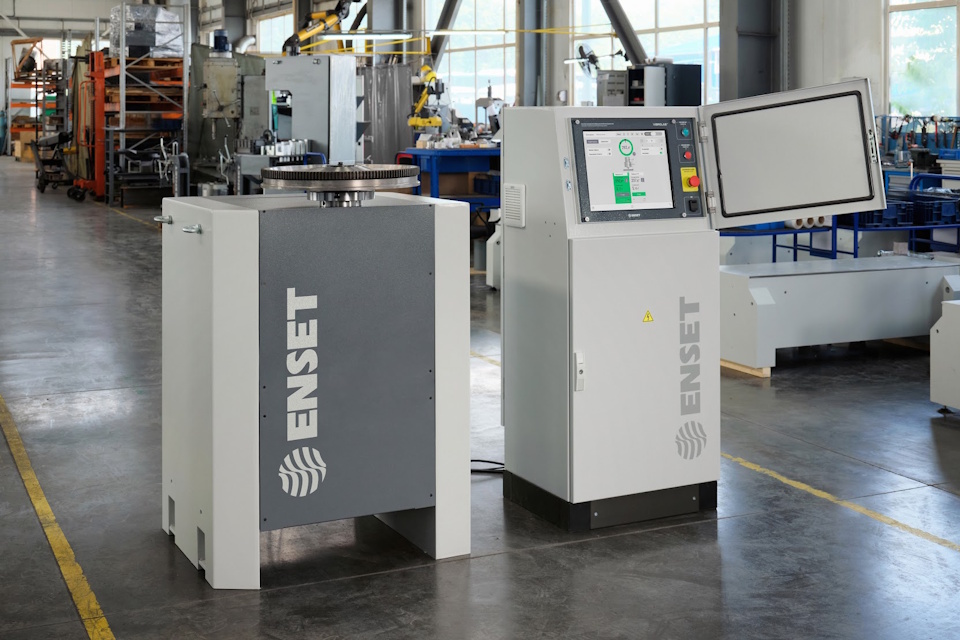

ВЕРТИКАЛЬ-60
1285000
1
RUB
Тип оборудования

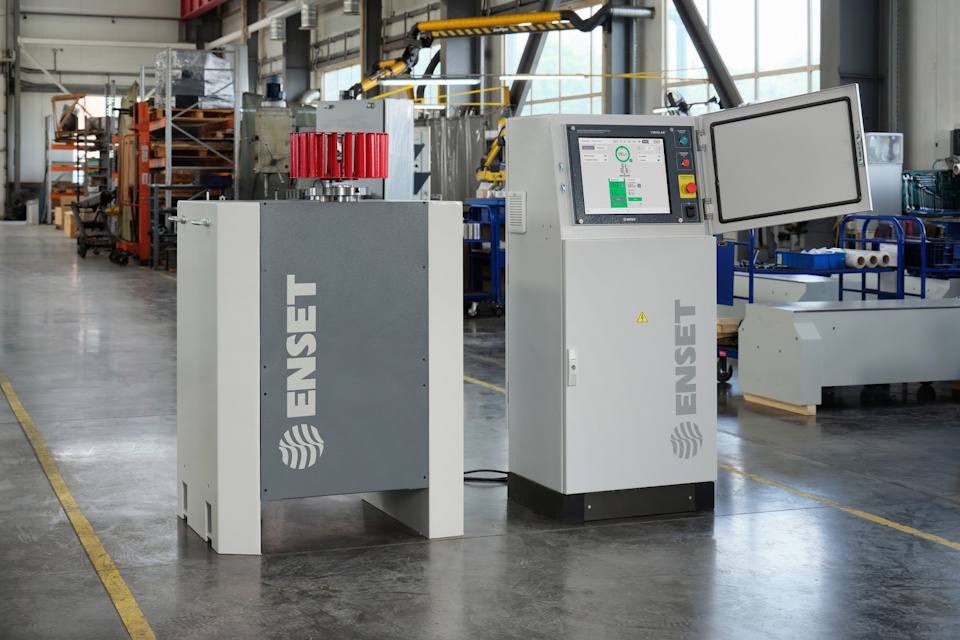

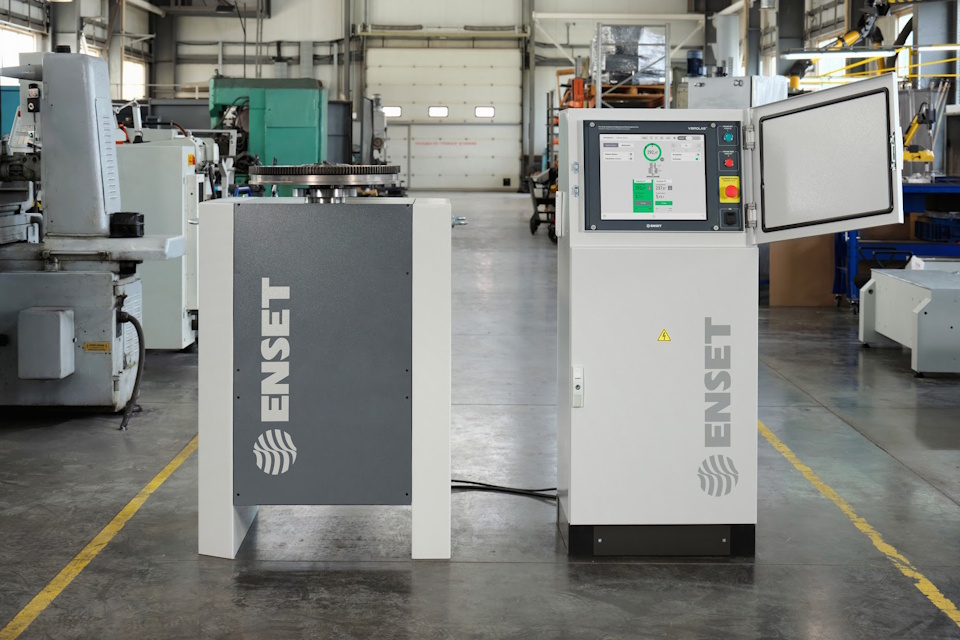

Вертикальный дорезонансный балансировочный станок
Назначение
Универсальный, для консольных роторов

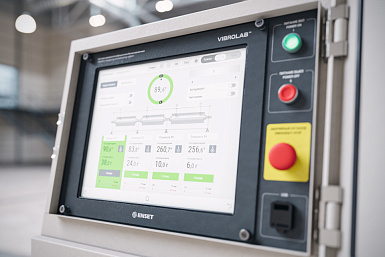

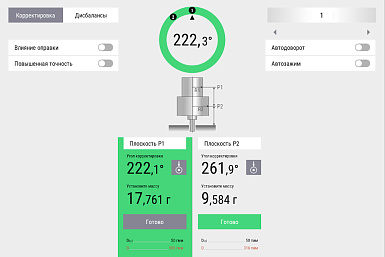

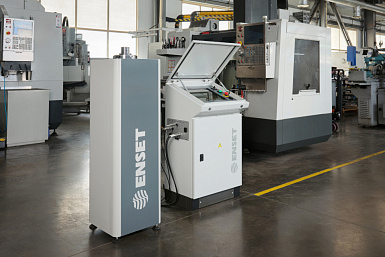

Система управления

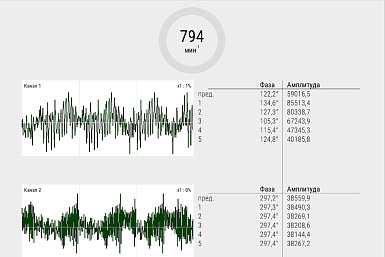

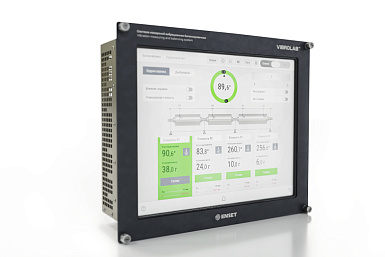

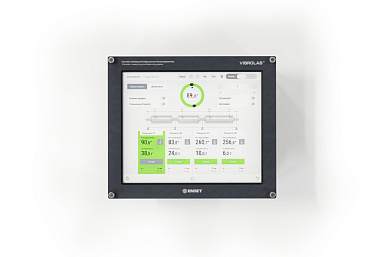

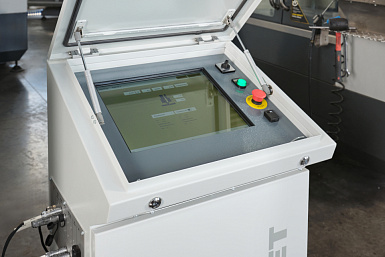

Система измерений вибрационная балансировочная ВИБРОЛАБ, с цветным сенсорным дисплеем
Диаметр сверления (параметр для опции сверлильный модуль)
3 – 12 мм

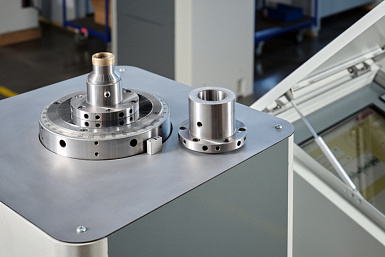

Привод изделия
Осевой, приводной шпиндель
Тип двигателя и его характеристики
Частотно-регулируемый асинхронный, 1500 об/мин, 2,2 кВт
Ход шпинделя (параметр для опции сверлильный модуль)
80 мм

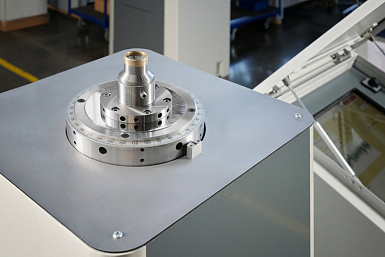

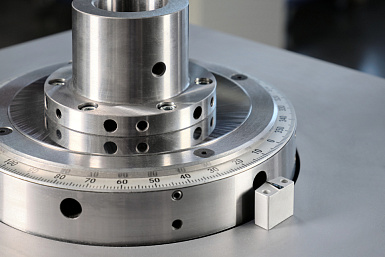

Количество и тип опор
Шпиндельная приводная опора
Масса изделия
0,5 – 60 кг
Максимальный диаметр изделия
800 мм
Минимально достижимый остаточный удельный дисбаланс emar
0,1 гмм/кг
Коэффициент уменьшения дисбаланса URR
95 %
Частота вращения изделия при балансировке n
100 – 2000 об/мин
Точность измерения частоты вращения изделия
± (1+0,0025·n)
Точность измерения углового положения изделия
± 0,01º
Требования к электрической сети
1 фаза, 220 В 50 Гц, 10 А, защитное заземление обязательно
Доворот изделия на угол
Ручной (Автоматический)
Удержание изделия от проворота
Опция

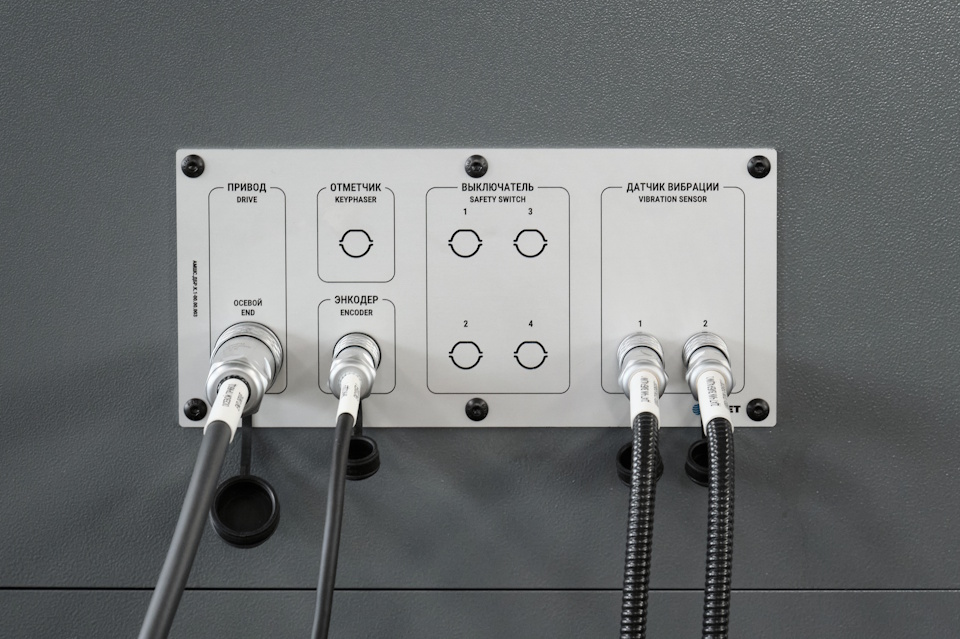

Датчики вибрации
Пьезоэлектрические датчики силы
Количество каналов измерения вибрации
2
Тип датчика оборотов и фазы
Индуктивный датчик
Датчик углового положения изделия
Инкрементальный энкодер
Защита электроники от пыли и влаги
IP54
Анкерение к основанию или фундаменту
Анкерение к любому бетонному полу
Конструктивные особенности станины
Станина из конструкционной стали с литым вибропоглощающим заполнением
Габаритные размеры (Д х Ш х В)
750 х 950 х 1150 мм
Габаритные размеры электрошкафа (Д х Ш х В)
600 х 500 х 1400 мм
Масса оборудования (нетто)
850 кг
Климатическое исполнение по ГОСТ 15150
Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок
60 месяцев

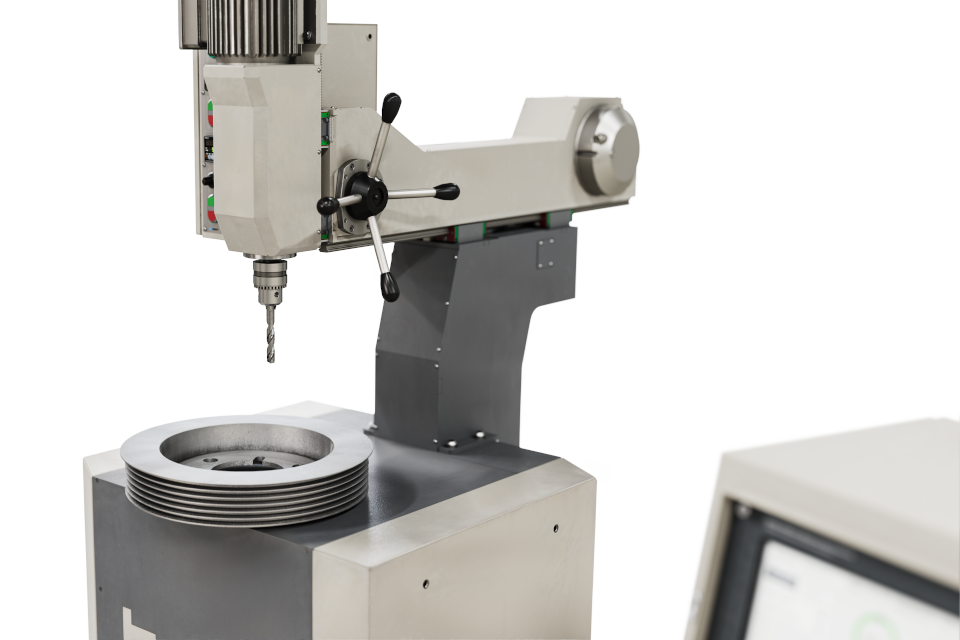

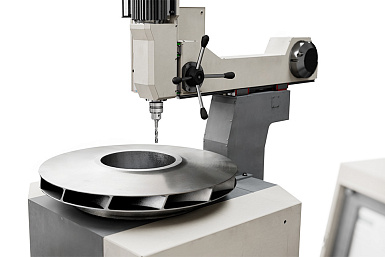

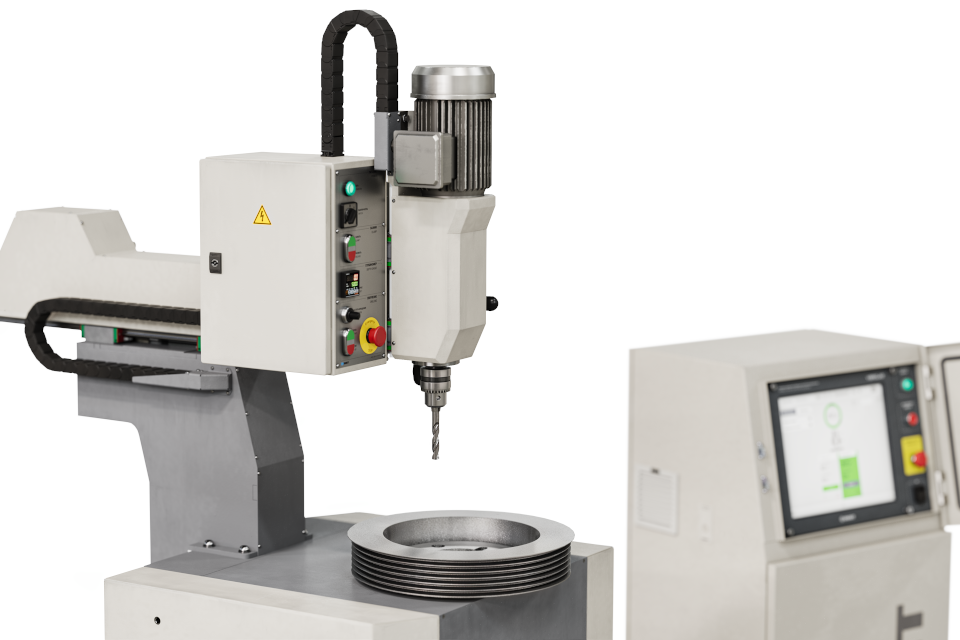

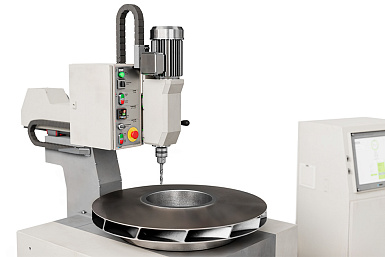

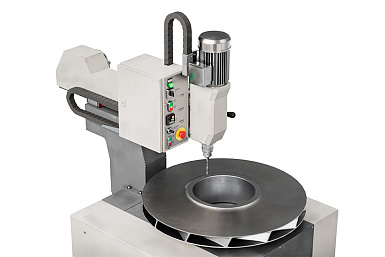

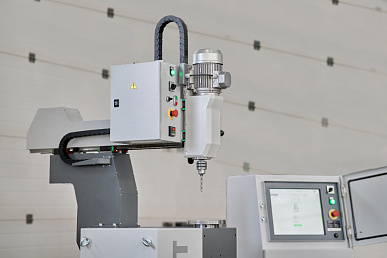

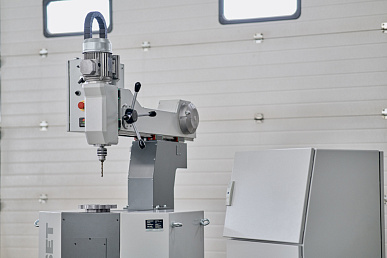

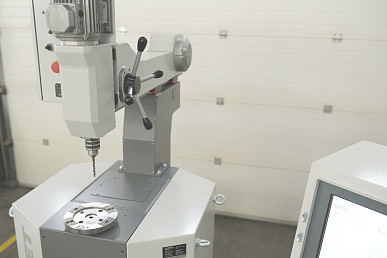

Балансировочная измерительная система ВИБРОЛАБ внесена в Госреестр средств измерений под № 84333-22 Электро- и механические комплектующие – только европейского производства Гарантия на станок и все его компоненты – 60 месяцев Дополнительная опция - сверлильный станок. Можно проводить работы по сверлению и зенкерованию изделий Балансировочный станок ВЕРТИКАЛЬ-60 идеально подходит для балансировки центрифуг, вал-шестерней, винтов, дисков сцепления, импеллеров насосов, колес турбин, крыльчаток вентиляторов, крыльчаток насосов, маховиков, муфт, патронов фрезерных станков, рабочих колес центробежных насосов, рабочих колес вентиляторов, режущего инструмента, роторов сельхозтехники, тормозных дисков, шестерней, шкивов, роторных пил (пил ударного действия), зубчатых колёс, гидротрасформаторов
