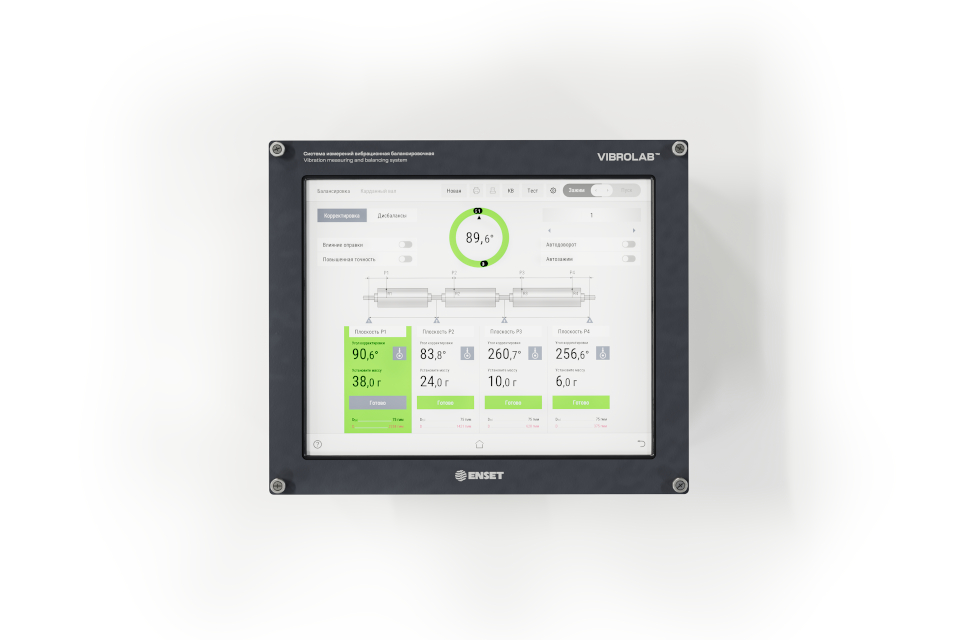

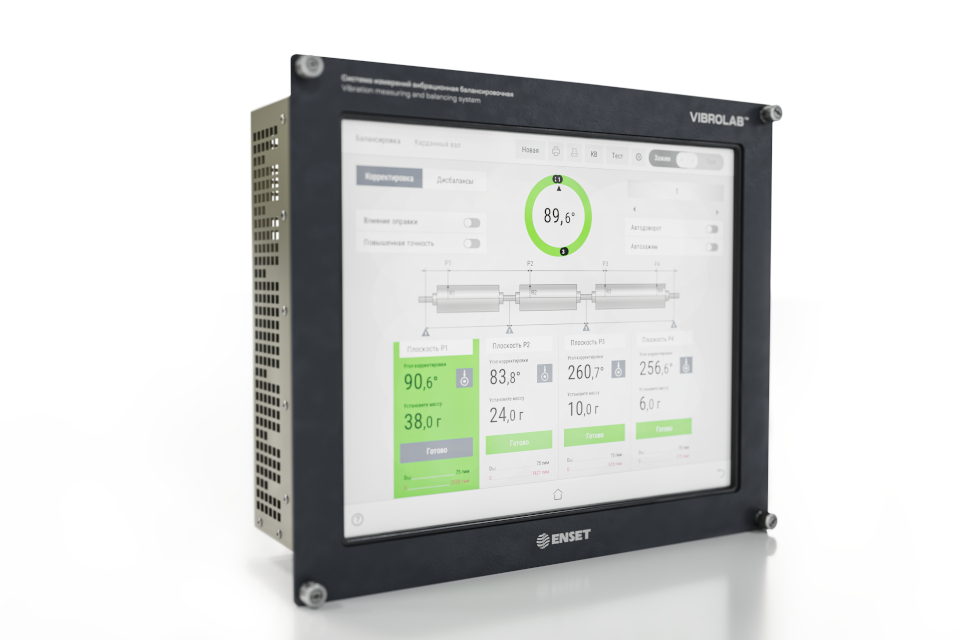

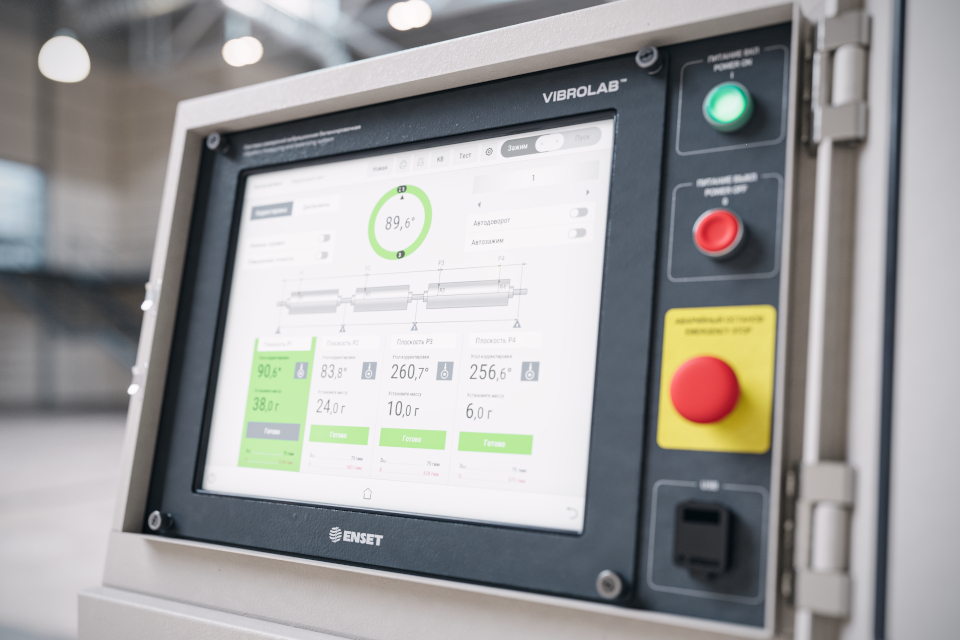

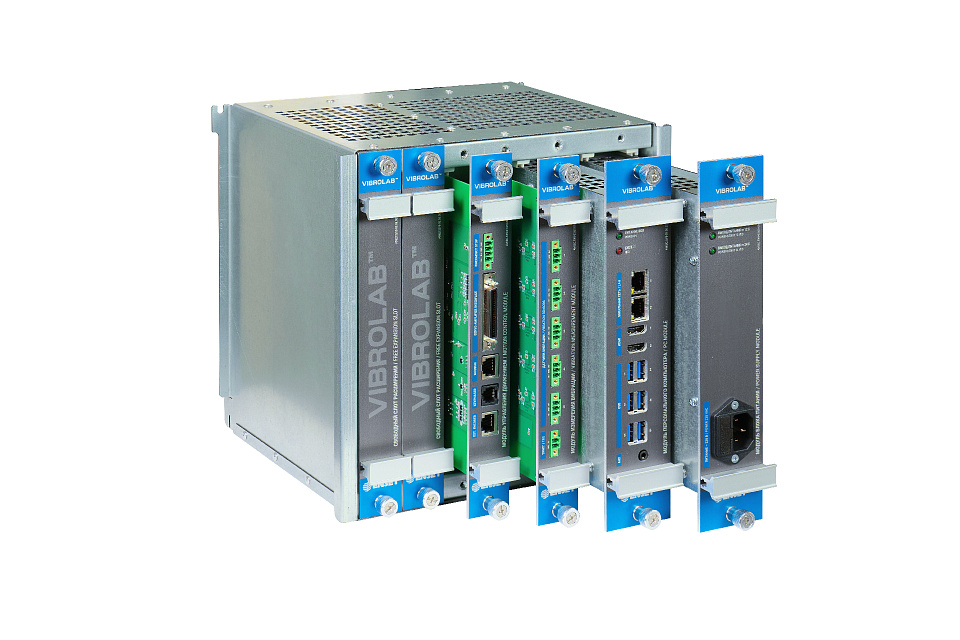

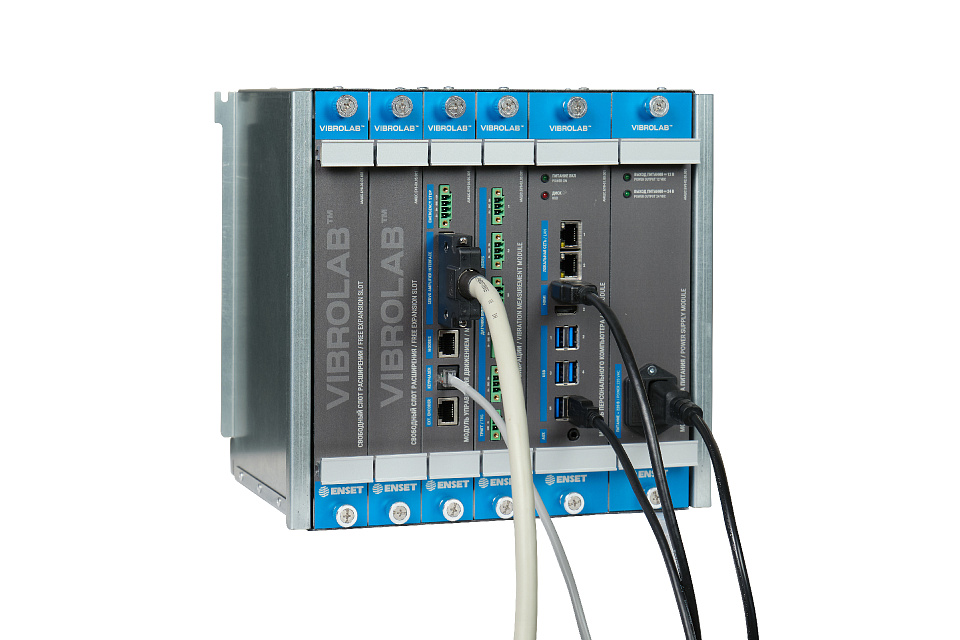

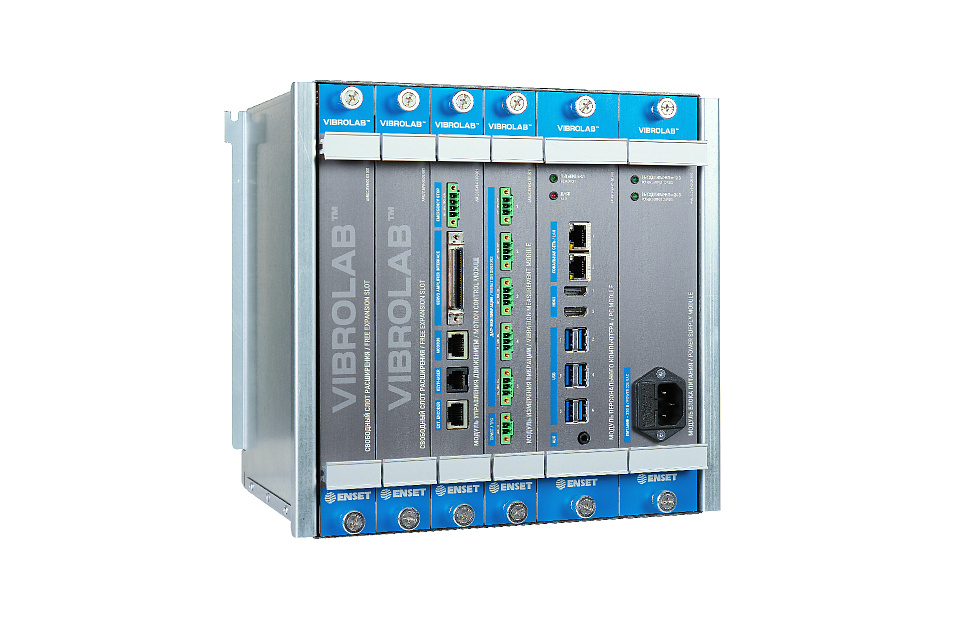

Система измерений вибрационная балансировочная ВИБРОЛАБ

  • Внесена в Госреестр средств измерения с 2016 года, может поставляться с поверкой

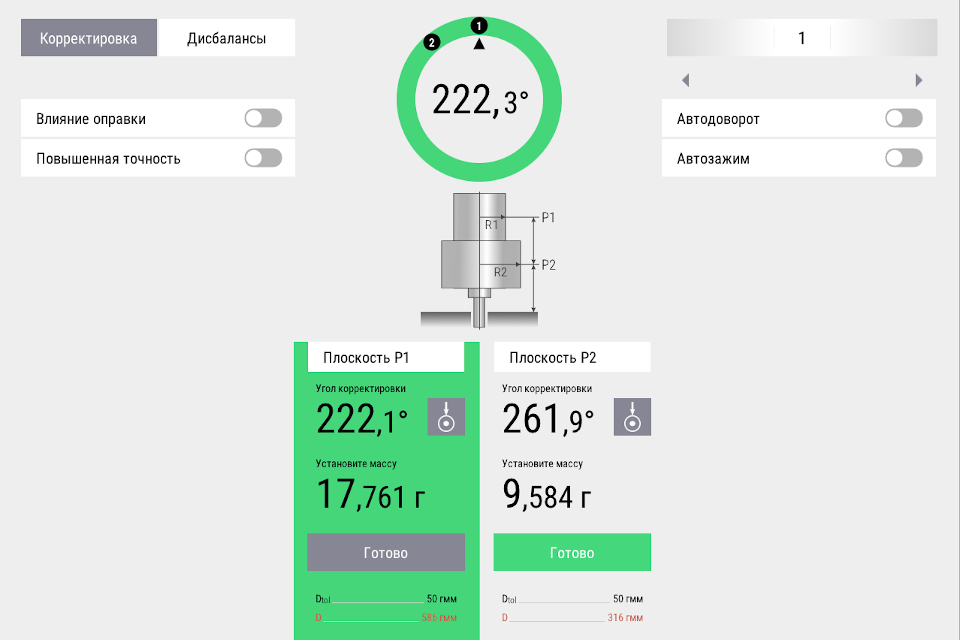

  • Простой и понятный интерфейс на русском языке с подсказками оператору, исключающий ошибки
  • Имеет встроенные алгоритмы балансировки квазигибких и гибких роторов
  • Отображает текущее угловое положение ротора
  • Создана на базе надежного промышленного компьютера и защищенной от сбоев и скачков напряжения ОС Windows Embedded

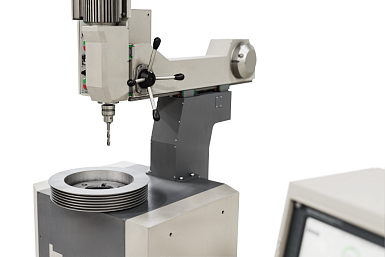

  • Различные встроенные программы корректировки, в том числе на конструктивных углах, сверлением, фрезерованием, шлифованием, по дуге или по сектору
  • Расчет дисбалансов при помощи векторных коэффициентов влияния
  • Управляет частотным преобразователем по цифровому протоколу MODBUS
  • Рассчитывает время разгона и торможения изделия от его момента инерции

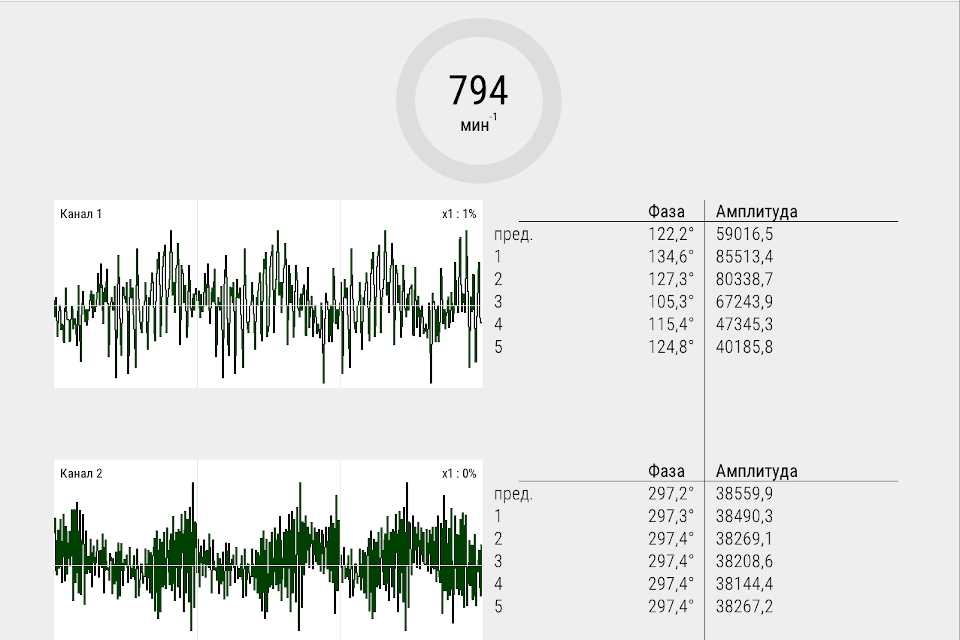

  • Цифровая фильтрация сигналов гарантирует точность измерения вибрации
  • Автоматически доворачивает изделие на угол корректировки
  • Позволяет печатать протокол балансировки или сохранять его на сменный носитель
Характеристики
Тип датчиков вибрации Пьезоакселерометры, акселерометры со встроенным усилителем, пьезодатчики силы
Количество измерительных каналов виброперемещения 1–4 шт.
Диапазон измерений амплитуды виброперемещения 0,1–1000 мкм
Пределы допускаемой относительной погрешности измерений амплитуды ±2 %
Диапазон допускаемых частот вращения ротора 180–30000 об/мин
Пределы допускаемой погрешности измерений частоты вращения ротора ± (1+0,0025 n) об/мин, где n – число оборотов ротора
Диапазон определяемых дисбалансов 0,05–500 гмм/кг
Диапазон рабочих частот 3–500 Гц
Тип датчика угла (энкодера) TTL 5 В, ЛИР 158 или аналогичный
Тип отметчика оборотов МАРК-1М, лазерный
Потребляемая мощность, не более 100 Вт
Напряжение питания Переменное, 50 Гц, 220 В +10–15 %
Диапазон рабочих температур От +10 до +35 °С
Средняя наработка на отказ 40000 ч
Средний срок службы 25 лет
Габаритные размеры основного блока (Д х Ш х В), не более 430 х 125 х 370 мм
Масса основного блока 15 кг
Опции и принадлежности

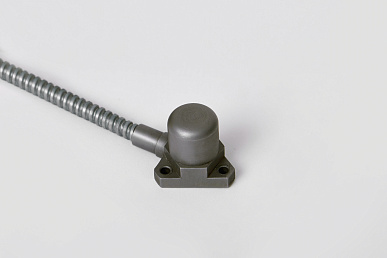

Акселерометр пьезоэлектрический

Акселерометр пьезоэлектрический

Акселерометр пьезоэлектрический

Артикул ACCEL_P
Материал корпуса Титановый сплав
Диапазон рабочих частот 10–3000 Гц
Размеры (Д х Ш х В) 40 х 40 х 33 мм
Коэффициент преобразования по заряду 50 пКл/(м/с²)
Электрическая емкость 30 нФ
Резонансная частота закрепленного акселерометра в рабочем направлении 11 кГц
Резонансная частота закрепленного акселерометра в поперечном направлении 5 кГц
Неравномерность амплитудно-частотной хар-ки в диапазоне рабочих частот ± 6 %
Предельное рабочее вибрационное ускорение 2500 м/с²
Нелинейность амплитудной характеристики в диапазоне ускорений 1-100 м/с² ± 2 %
Электрическое сопротивление изоляции в нормальных условиях 100 МОм
Относительный коэффициент поперечного преобразования 2,5 %
Предельная рабочая температура 160 °С
Рабочий диапазон температур От - 60 до +125 °С
Масса без кабеля 100 г

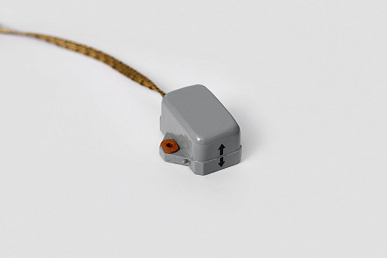

Акселерометр емкостной

Акселерометр емкостной

Акселерометр емкостной

Артикул ACCEL_C
Материал корпуса Дюралюминий
Напряжение питания ±12 В
Диапазон рабочих температур От -50...+60 °С
Диапазоны измерения ускорения ±0,5g
Номинальное выходное напряжение на диапазоне измерения ±5 В
Нелинейность на всем диапазоне 1,5 %
Нижняя частота 0 Гц
Полоса пропускания по уровню 3 дБ 100 Гц
Потребляемый ток 20 мА
Размеры (Д х Ш х В) 29,5 х 28,5 х 16 мм
Масса без кабеля 15 г
Датчик силы пьезоэлектрический

Датчик силы пьезоэлектрический

Датчик силы пьезоэлектрический

Артикул ACCEL_F
Материал корпуса Никелированный латунный сплав
Диапазон измеряемых сил 0,1–1000 Н
Резонансная частота преобразователя 11 кГц
Диапазон рабочих частот 1–3000 Гц
Размеры (Д х Ш х В) 45 х 16 х 16 мм
Коэффициент преобразования по заряду 500 пКл/Н
Электрическая емкость 30 нФ
Неравномерность амплитудно-частотной хар-ки в диапазоне рабочих частот ±6 %
Предельное рабочее вибрационное ускорение 2500 м/с2
Нелинейность амплитудной характеристики в диапазоне ускорений 1-100 м/с² ±2 %
Электрическое сопротивление изоляции в нормальных условиях 100 МОм
Относительный коэффициент поперечного преобразования 2,5 %
Предельная рабочая температура 160 °С
Рабочий диапазон температур От -60 до+125 °С
Масса без кабеля 40 г

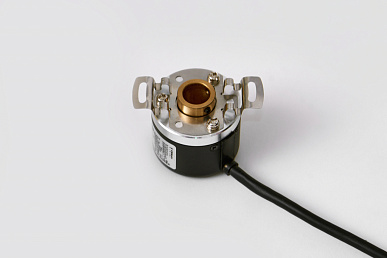

Энкодер инкрементальный

Энкодер инкрементальный

Энкодер инкрементальный

Артикул ENCODER
Материал корпуса Дюралюминий
Диапазон рабочих частот 0–400 Гц (0–24000 об/мин)
Напряжение питания + 5 В
Диапазон рабочих температур От -10–70 °C
Разрешающая способность 2500 импульсов на оборот
Тип выходного сигнала TTL 5 В, дифференциальный
Диаметр корпуса 40 мм
Внутренний диаметр полого вала 12 мм
Встроенный кабель 2 м
Масса 105 г
Масса с кабелем 160 г

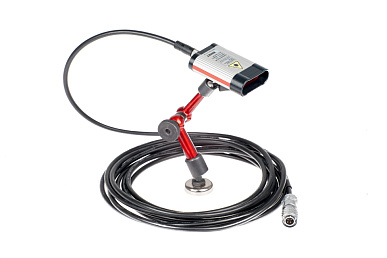

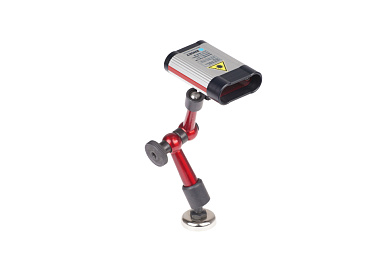

Отметчик оборотов лазерный

Отметчик оборотов лазерный

Отметчик оборотов лазерный

Артикул MARK-1M
Материал корпуса Дюралюминий
Диапазон рабочих частот 0–500 Гц (0–30.000 об/мин)
Напряжение питания + 5 В
Диапазон рабочих температур От -10 до 50 °С
Тип выходного сигнала TTL 5 В
Диапазон расстояний срабатывания 50–400 мм
Размеры основного блока (Д х Ш х В) 90 х 22 х 22 мм
Размеры со стойкой (Д х Ш х В) 90 х 40 х 210 мм
Масса основного блока 61 г
Масса со стойкой 285 г

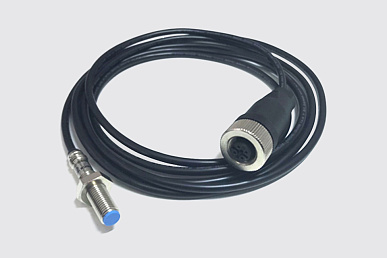

Отметчик оборотов индуктивный

Отметчик оборотов индуктивный

Отметчик оборотов индуктивный

Артикул IND_IND
Материал корпуса Никелированный латунный сплав
Защита от пыли и влаги IP67
Кабель 2 м
Диапазон рабочих частот 0–500 Гц (0–30.000 об/мин)
Напряжение питания 10–30 В
Диапазон рабочих температур От -25 до +75 °С
Тип выходного сигнала NPN
Диапазон расстояний срабатывания 1.5 мм
Масса без кабеля 10 г
Габаритные размеры (Д х Ш х В) 44 х 8 х 8 мм
Документация
ВИБРОЛАБ. Паспорт
PDF, 551 КБ, март 2020
Система измерений вибрационная балансировочная ВИБРОЛАБ поддерживает следующие серии преобразователей частоты:
- Altivar серии: Avt 12, Avt 312, Atv 600, Atv 900
- Toshiba серии: VF-S15
- Delta серии: VDF-E, VDF-EL
ВИБРОЛАБ
фото ВИБРОЛАБ
198000 1 RUB
Тип датчиков вибрации
Пьезоакселерометры, акселерометры со встроенным усилителем, пьезодатчики силы
Количество измерительных каналов виброперемещения
1–4 шт.
Диапазон измерений амплитуды виброперемещения
0,1–1000 мкм
Пределы допускаемой относительной погрешности измерений амплитуды
±2 %
Диапазон допускаемых частот вращения ротора
180–30000 об/мин
Пределы допускаемой погрешности измерений частоты вращения ротора
± (1+0,0025 n) об/мин, где n – число оборотов ротора
Диапазон определяемых дисбалансов
0,05–500 гмм/кг
Диапазон рабочих частот
3–500 Гц
Тип датчика угла (энкодера)
TTL 5 В, ЛИР 158 или аналогичный
Тип отметчика оборотов
МАРК-1М, лазерный
Потребляемая мощность, не более
100 Вт
Напряжение питания
Переменное, 50 Гц, 220 В +10–15 %
Диапазон рабочих температур
От +10 до +35 °С
Средняя наработка на отказ
40000 ч
Средний срок службы
25 лет
Габаритные размеры основного блока (Д х Ш х В), не более
430 х 125 х 370 мм
Масса основного блока
15 кг
Внесена в Госреестр средств измерения с 2016 года, может поставляться с поверкой Простой и понятный интерфейс на русском языке с подсказками оператору, исключающий ошибки Имеет встроенные алгоритмы балансировки квазигибких и гибких роторов Отображает текущее угловое положение ротора Создана на базе надежного промышленного компьютера и защищенной от сбоев и скачков напряжения ОС Windows Embedded Различные встроенные программы корректировки, в том числе на конструктивных углах, сверлением, фрезерованием, шлифованием, по дуге или по сектору Расчет дисбалансов при помощи векторных коэффициентов влияния Управляет частотным преобразователем по цифровому протоколу MODBUS Рассчитывает время разгона и торможения изделия от его момента инерции Цифровая фильтрация сигналов гарантирует точность измерения вибрации Автоматически доворачивает изделие на угол корректировки Позволяет печатать протокол балансировки или сохранять его на сменный носитель
×
