Классы точности балансировки: стандарты ISO 21940-11, ГОСТ ИСО 1940-1—2007 и их применение

Надежность вращающегося оборудования зависит от качества балансировки роторов. Неуравновешенность масс вызывает повышенную вибрацию, что приводит к износу подшипников, разрушению деталей и риску аварий. Для стандартизации допустимого уровня дисбаланса применяется стандарт ISO 21940-11 (ГОСТ ИСО 1940-1—2007).

Основой этих нормативных документов выступает система классов точности. Она помогает назначать обоснованное качество балансировки, опираясь на тип ротора, рабочую частоту вращения и условия эксплуатации. В статье разберем физический смысл классов точности, алгоритм расчета допустимого остаточного дисбаланса и нюансы применения стандартов на производстве.

Что такое класс точности балансировки

Дисбаланс возникает, когда центр масс ротора (или главная центральная ось инерции) не совпадает с осью его вращения. При быстром вращении эта неуравновешенность создает центробежную силу, заставляющую опоры ротора и всю машину вибрировать.

Для оценки неуравновешенности используют удельный дисбаланс ($e$) — это физическое расстояние от идеальной оси вращения до фактического центра масс ротора, или эксцентриситет центра масс. Обычно его измеряют в микронах или миллиметрах.

Амплитуды вибрации зависят не только от значения дисбаланса, но и от частоты вращения ротора. Поэтому для нормирования допустимых остаточных дисбалансов введено понятие класса точности.

Класс точности балансировки — это стандартизированный критерий качества, отражающий максимальную линейную скорость (виброскорость) смещенного центра масс при рабочей частоте вращения. Он обозначается индексом $G$ и рассчитывается по формуле:

где:
$G$ — класс точности балансировки, мм/с;
$e_{\text{per}}$ — допустимый удельный остаточный дисбаланс, мм;
$\Omega$ — предельная рабочая угловая скорость ротора, рад/с.

Классы точности балансировки по ISO 1940

Классы точности по стандарту ISO 21940-11 (и ГОСТ ИСО 1940-1—2007) служат международной базой для нормирования качества балансировки жестких роторов. Эта система охватывает широкий диапазон значений: от $G$ 0.4 до $G$ 4000. В этой градации действует строгое правило: чем меньше числовое значение индекса $G$, тем выше требования к точности балансировки, и наоборот. Само число обозначает максимально допустимую скорость вибрации центра масс ротора в миллиметрах в секунду.

Для наглядности основные классы и их типичные области применения представлены в таблице ниже:

В зависимости от назначения механизма, инженеры подбирают оптимальный класс, обеспечивающий идеальный баланс между допустимой вибрацией оборудования и стоимостью балансировочных работ. Давайте подробнее рассмотрим конкретные группы классов и их применение в промышленности.

Высокоточные классы ($G$ 0.4 – $G$ 1)

Эти классы применяются для оборудования, работающего на сверхвысоких скоростях или требующего полного отсутствия вибраций. Малейший остаточный дисбаланс на таких скоростях приводит к браку продукции или разрушению узла. Балансировка часто проводится в собственных подшипниках ротора в собранном корпусе.

Примеры оборудования: шпиндели прецизионных шлифовальных станков, роторы гироскопов и гиродинов, высокоскоростные ультрацентрифуги, медицинское оборудование, оптические лазерные сканирующие системы, высокооборотные электроприводы точных приборов.

Средний класс точности балансировки ($G$ 2.5 – $G$ 6.3)

Это самый распространенный диапазон допусков в машиностроении. Он гарантирует долгую работу стандартного оборудования при средних и высоких частотах и обеспечивает оптимальный ресурс подшипников без лишних затрат.

Примеры оборудования: якоря электродвигателей, рабочие колеса центробежных насосов и промышленных вентиляторов, роторы газовых и паровых турбин, маховики, барабаны центрифуг, валы металлорежущих станков и коленчатые валы.

Классы с пониженными требованиями ($G$ 16 – $G$ 100)

Эта группа допусков используется для механизмов на невысоких скоростях, где масса оборудования и жесткость фундамента поглощают умеренную вибрацию без ущерба для конструкции. Излишняя точность балансировки здесь экономически нецелесообразна.

Примеры оборудования: карданные валы ($G$ 16), колеса легковых и грузовых автомобилей ($G$ 40), детали сельскохозяйственной техники, валы дробилок, коленчатые валы крупных дизельных двигателей ($G$ 100).

Расчет допустимых дисбалансов ротора

Определение допустимых дисбалансов переводит класс точности в конкретные величины для оператора станка. Расчет показывает максимальную неуравновешенную массу, которую можно оставить на роторе в заданном радиусе.

Главный вектор допустимых дисбалансов рассчитывается по формуле:

где:
$U_{\text{per}}$ — допустимый дисбаланс ротора, гмм;
$G$ — класс точности балансировки, мм/с;
$m$ — масса ротора, кг;
$\Omega$ — рабочая угловая скорость ротора, рад/с.

Для двухопорных роторов общий допустимый дисбаланс распределяют между двумя плоскостями коррекции. Если расстояния от центра масс до плоскостей равны $L_1$ и $L_2$, а общее расстояние между плоскостями составляет $L$, формулы выглядят так: $$U_{\text{per1}}=U_{\text{per}}\cdot \frac{L_2}{L}\text{ [гмм],}$$ $$U_{\text{per2}}=U_{\text{per}}\cdot \frac{L_1}{L}\text{ [гмм].}$$

Пример расчета дисбаланса

Рассмотрим ротор промышленного вентилятора массой $m$ = 50 кг, работающий с частотой вращения $n$ = 3000 об/мин. Требуемый класс точности по ГОСТ ИСО 1940-1—2007 составляет $G$ = 6.3. Расстояние между плоскостями коррекции $m$ = 800 мм, а центр масс смещен и находится на расстоянии $L_1$ = 300 мм от первой плоскости (соответственно, расстояние до второй $L_2$ = 500 мм).

Вычисляем рабочую угловую скорость:

Определяем общий вектор допустимого дисбаланса:

Распределяем допуск по заданным плоскостям коррекции:

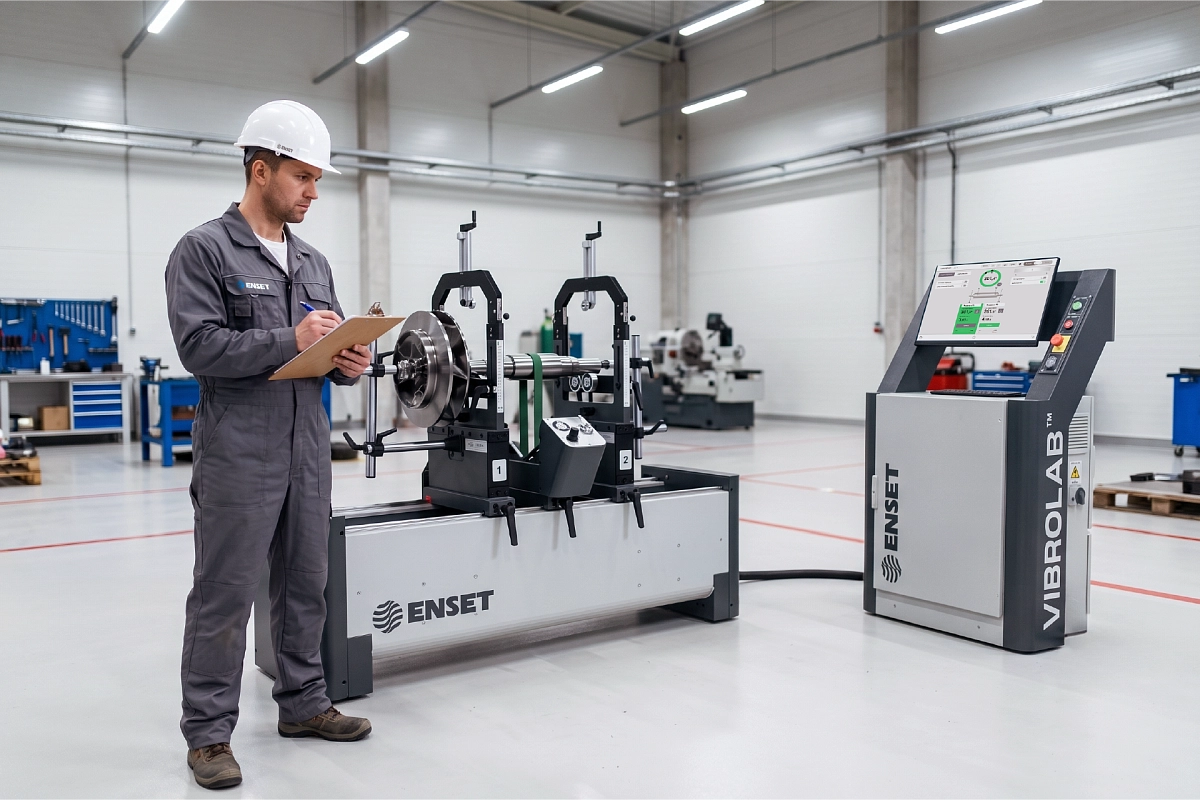

В результате этих расчетов оператор балансировочного станка получает конкретные целевые значения: для достижения класса $G$ = 6.3 в первой плоскости допускается остаточный дисбаланс не более 626,6 гмм, а во второй плоскости — не более 376 гмм.

Для выполнения такого расчета также можно воспользоваться калькулятором дисбалансов.

Советы по применению классов точности балансировки

• Конструктивные особенности и жесткость ротора. Наличие консольных элементов, гибкость вала и масса детали влияют на поведение под нагрузкой.
• Условия эксплуатации и тип подшипников. Оборудование на подшипниках скольжения (особенно с масляным клином) более чувствительно к вибрации, чем узлы на подшипниках качения.
• Характер рабочей среды. Для узлов в агрессивных, запыленных средах или при сверхвысоких температурах закладывают более строгий класс точности. Это компенсирует эксплуатационный дисбаланс от налипания грязи или неравномерного износа.

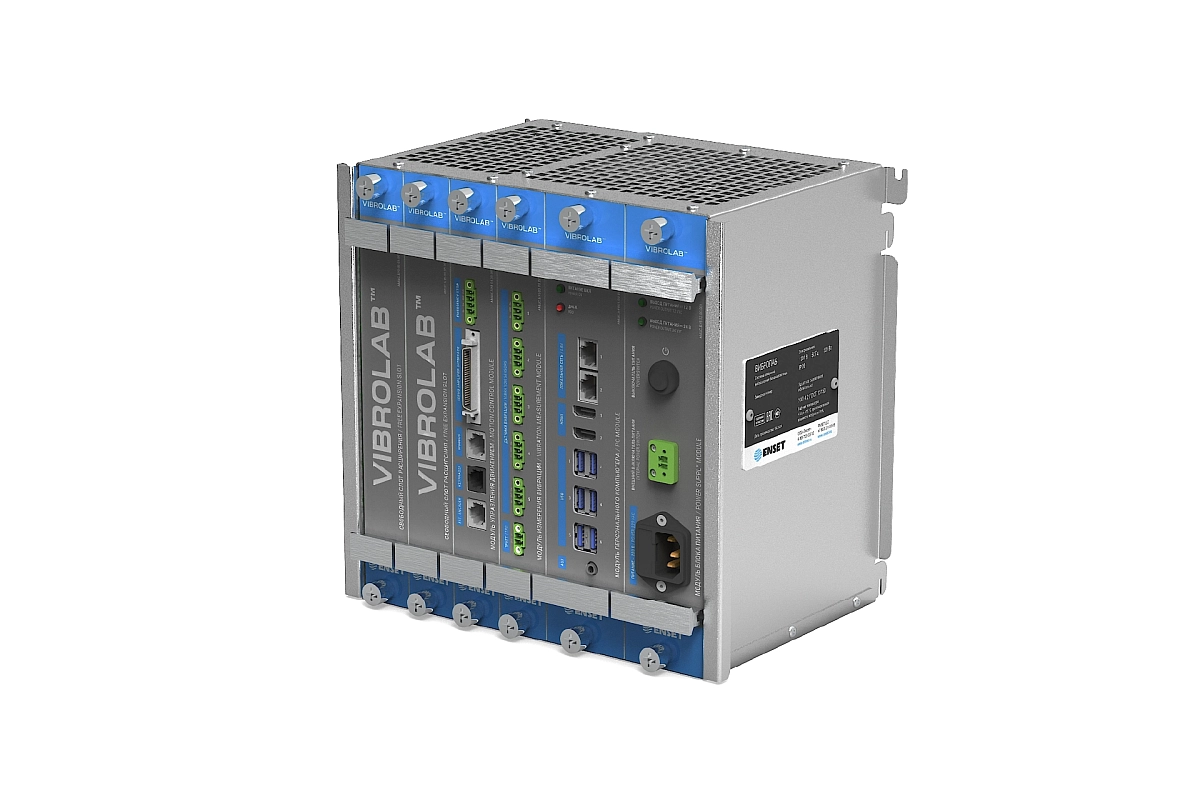

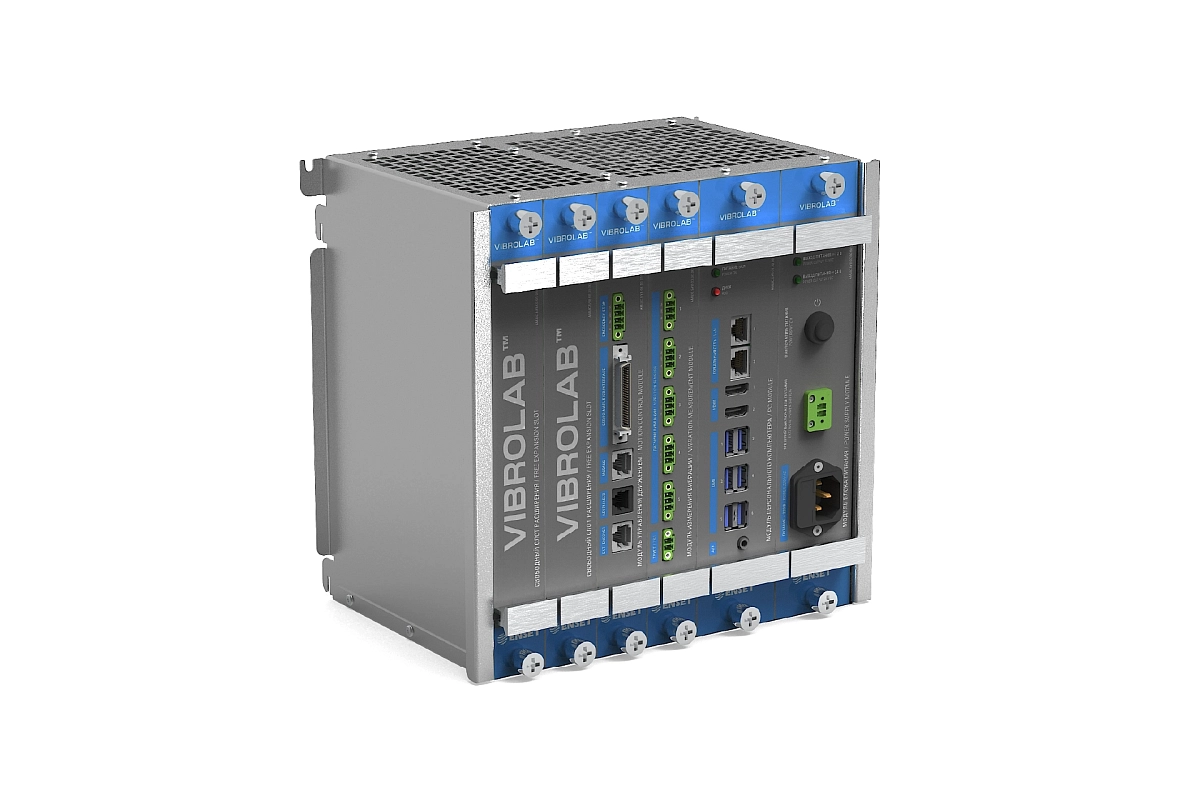

Чтобы убедиться в правильности выбора класса, после монтажа ротора проводят замеры виброскорости и виброперемещения подшипниковых опор в рабочих режимах.

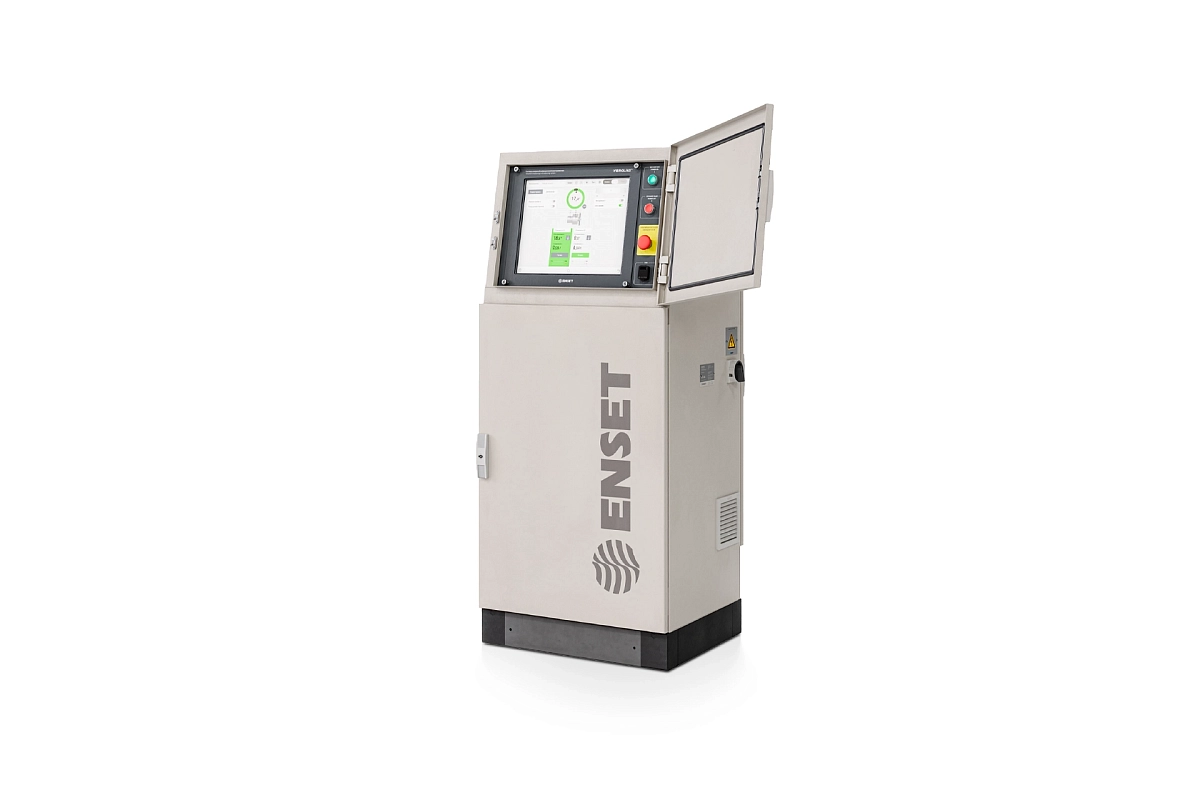

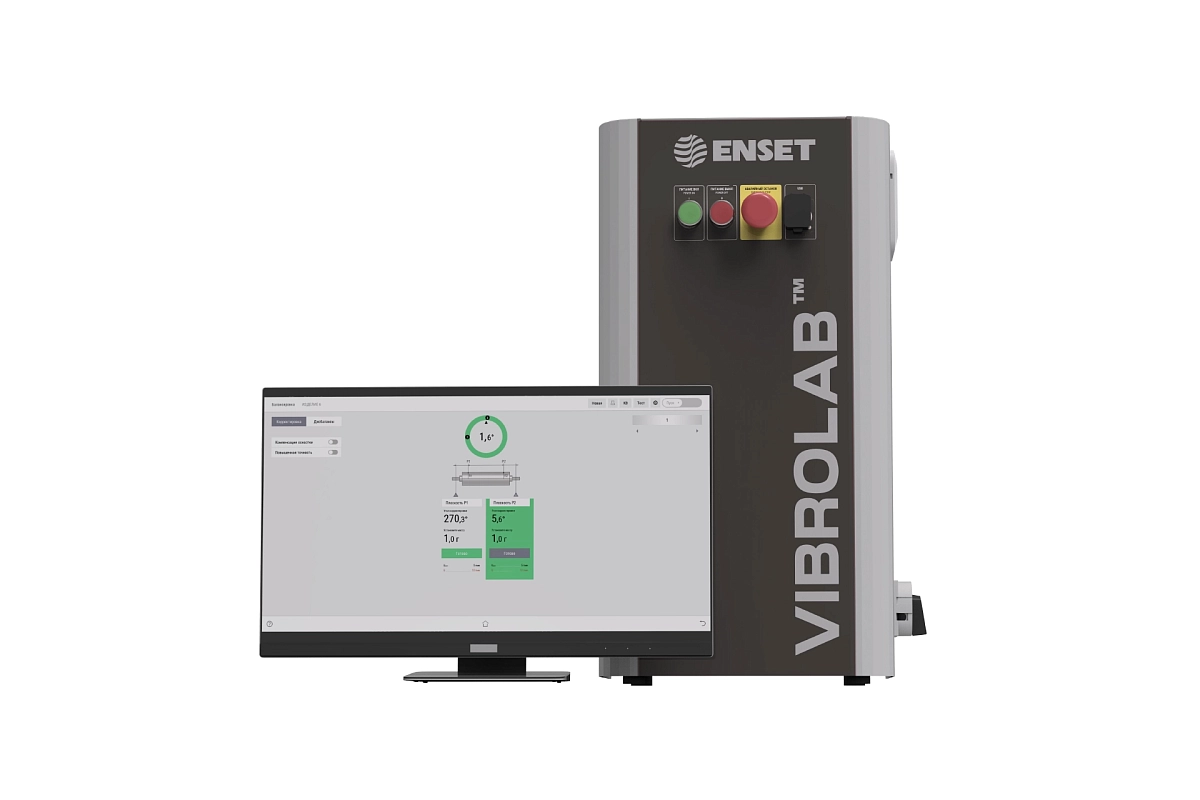

Особенно жесткие требования предъявляются к роторам турбокомпрессоров с рабочими скоростями в десятки тысяч оборотов в минуту. Ознакомиться с высокоточным специализированным оборудованием можно в разделе станков для балансировки турбин, где ставка делается на максимальную точность и надежность промышленного уровня.

Заключение

Грамотный выбор класса точности балансировки и точный расчет допустимых дисбалансов — это фундамент надежности вращающегося оборудования. Опираясь на стандарты ISO 1940 и ГОСТ ИСО 1940-1—2007, инженеры находят баланс между эксплуатационными характеристиками машин и затратами на обслуживание.

Своевременное уравновешивание роторов снижает уровень разрушительной вибрации, защищает подшипники от преждевременного износа, предотвращает аварийные остановки и продлевает ресурс агрегатов. Балансировочные работы нужно выполнять в строгом соответствии с требованиями стандартов и использовать высокоточное оборудование — это главный залог долговечности и безопасности производства.

Часто задаваемые вопросы

От чего зависит выбор плоскостей коррекции?

Выбор плоскостей коррекции зависит от геометрии ротора, конструктивных ограничений и рабочей частоты вращения. Для дисковых деталей (маховики, шкивы) достаточно одной плоскости, для удлиненных (валы, барабаны) нужны минимум две. Плоскости назначают в местах, где физически возможно установить груз или удалить металл без нарушения прочности ротора. Для гибких роторов, которые деформируются на рабочих оборотах, применяют многоплоскостную балансировку в трех и более сечениях.

Что такое остаточный дисбаланс изделия?

Остаточный дисбаланс — это неуравновешенность, которая сохраняется в роторе после балансировки. Достичь абсолютного нуля невозможно из-за погрешностей оборудования и неоднородности материала, да это и не требуется. Фактический остаточный дисбаланс должен быть меньше или равен допустимому ($U_{\text{per}}$), рассчитанному по стандартам ISO 1940. Значение измеряется во время контрольного пуска и заносится в паспорт детали, что подтверждает соответствие нормам ГОСТа.

Как выполняется калибровка методом трех пусков?

Метод трех пусков применяется для определения коэффициентов влияния в динамической балансировке двухопорных роторов. Сначала измеряют исходную вибрацию без грузов, затем устанавливают пробный груз в первую плоскость и фиксируют изменения, после чего переносят груз во вторую плоскость и повторяют замеры. По результатам трех пусков компьютер формирует матрицу коэффициентов влияния и точно рассчитывает массу и углы корректирующих грузов для устранения дисбаланса.

Кто устанавливает требования к классу точности балансировки для вновь разрабатываемых изделий?

Требования к классу точности (индекс G) назначает инженер-конструктор или проектная организация на этапе разработки документации. Разработчик опирается на нормативные документы (ГОСТ ИСО 1940-1—2007, серию ISO 21940) и отраслевые регламенты, учитывая массу, рабочую частоту вращения и жесткость опорных конструкций. Утвержденный класс точности и допустимый остаточный дисбаланс фиксируются в технических условиях и сборочных чертежах ротора. Задача конструктора — найти баланс между техническим совершенством механизма и экономической целесообразностью его производства.

Почему после коррекции дисбаланс может сохраняться?

Дисбаланс может сохраниться или измениться из-за технологических факторов: погрешностей оснастки и базирования, смещения подвижных элементов (гаек, втулок), человеческого фактора при коррекции или упругих деформаций гибких роторов. Если деталь балансируется не на рабочих шейках, а на технологической оправке, её биение исказит результаты. Для устранения проблемы необходимо проверить надежность фиксации всех элементов, состояние центровочных баз и при необходимости провести повторную калибровку измерительной системы.
