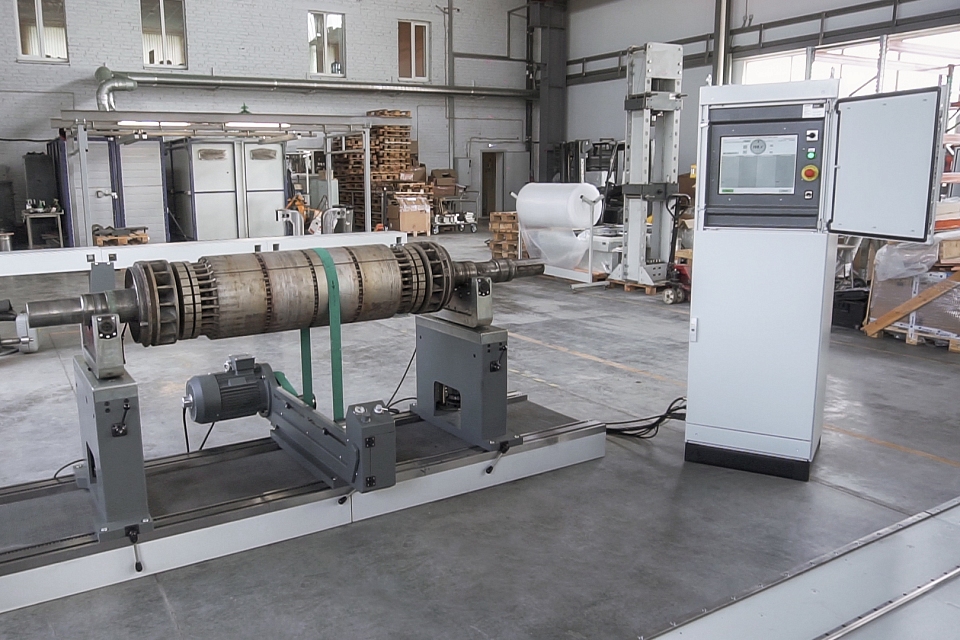

ДБР-3000ДЗ
5856000
1
RUB
Тип
В режиме податливых опор – зарезонансный, жестких – дорезонансный
Количество опор и плоскостей измерения
2 шт., регулируемые по высоте
Степени свободы, обеспечиваемые опорами
Вокруг своей оси; в плоскости, перпендикулярной оси вращения; в горизонтальной плоскости
Диаметр изделия максимальный
2300 мм
Расстояние между серединами опорных шеек ротора
350 – 2750 мм
Класс точности балансировки
G1 по ГОСТ ИСО 1940-1-2007
Электропривод
Частотно-регулируемый асинхронный, 300–2500 об/мин, 5,5 кВт либо другие до 15 кВт
Доворот изделия на угол корректировки
Ручной или автоматический (опция)

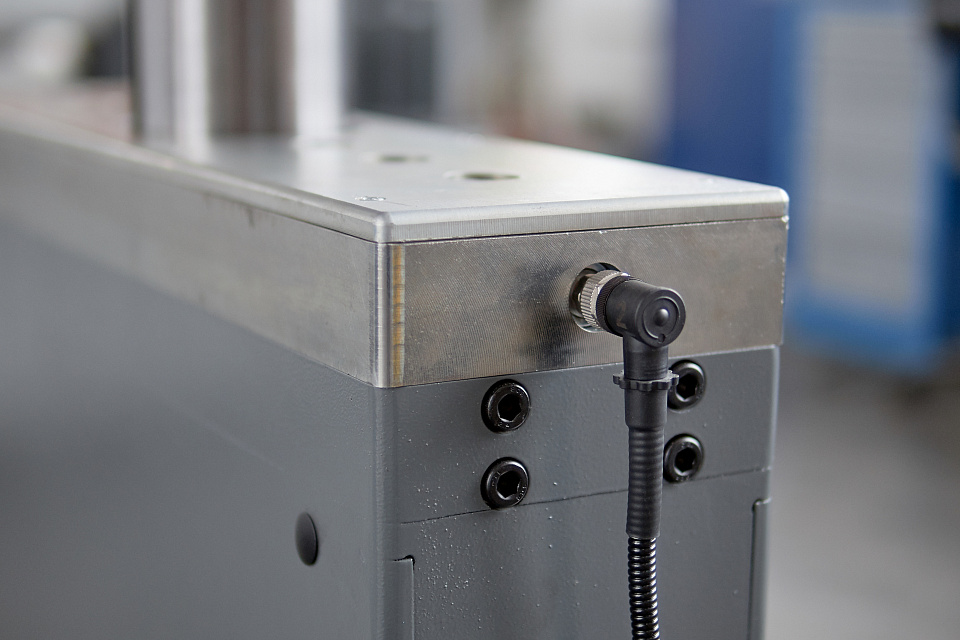

Тип датчиков вибрации
В дорезонансном режиме – датчики силы пьезоэлектрические; в зарезонансном режиме – акселерометры емкостные
Тип датчика фазы для ременного привода

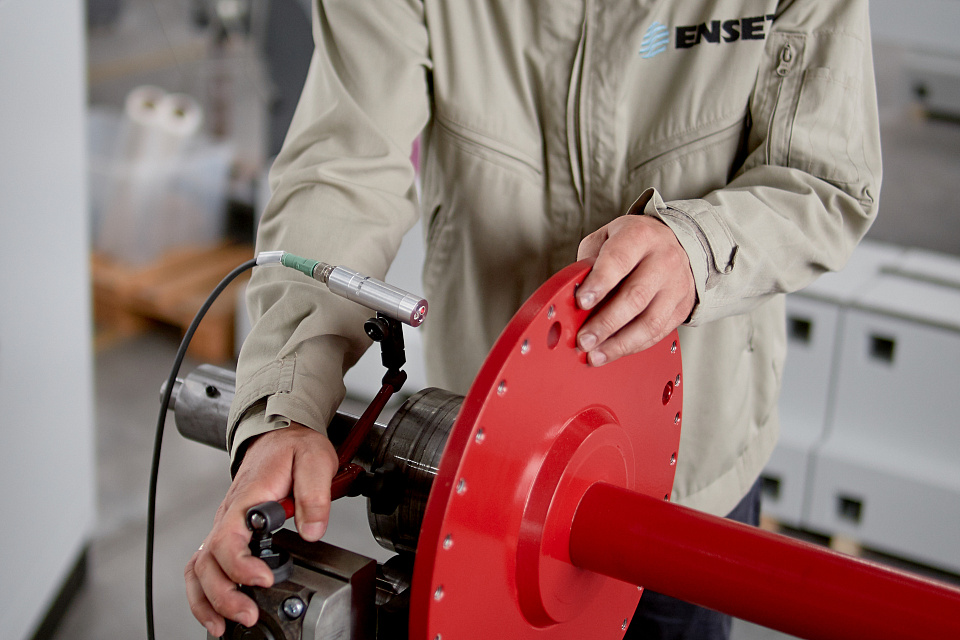

Лазерный отметчик оборотов
Защита от пыли и влаги
IP55

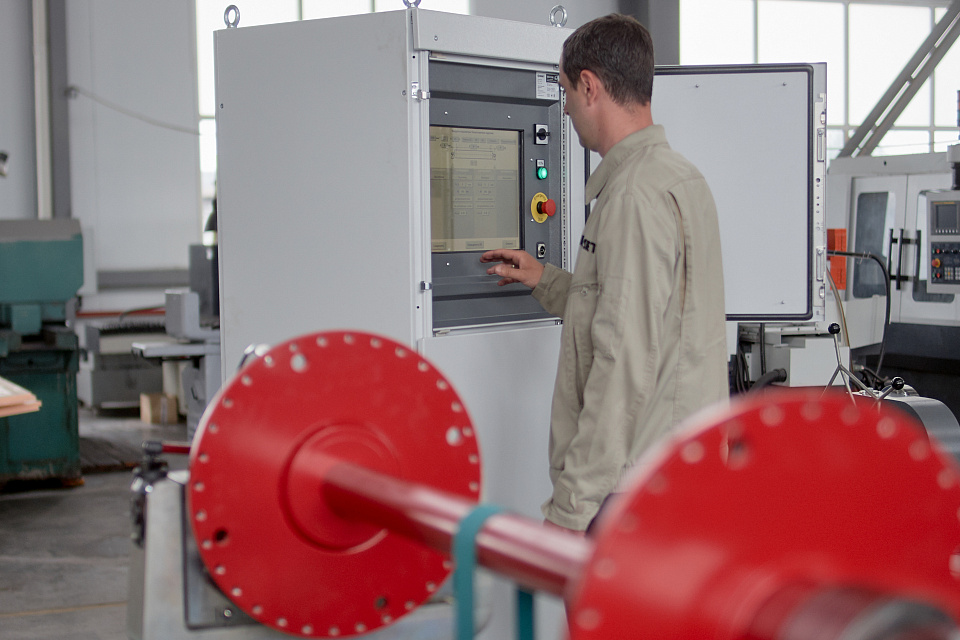

Интерфейс пользователя
Цветной сенсорный монитор, стойкий к ударам
Привод изделия

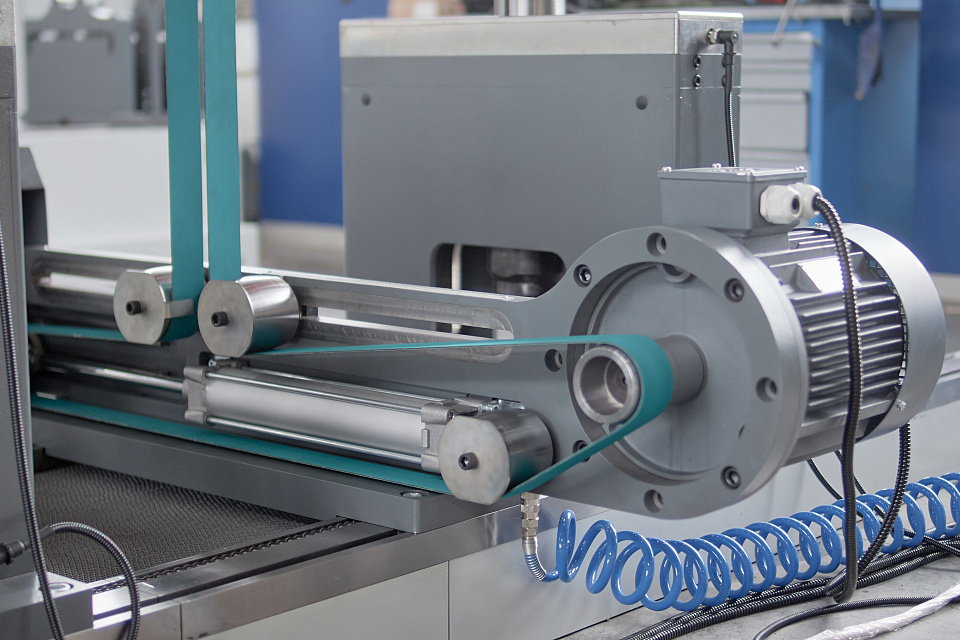

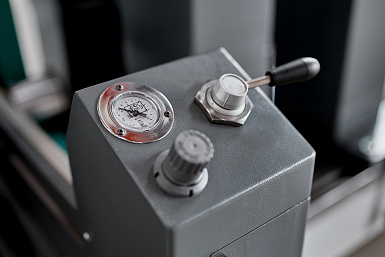

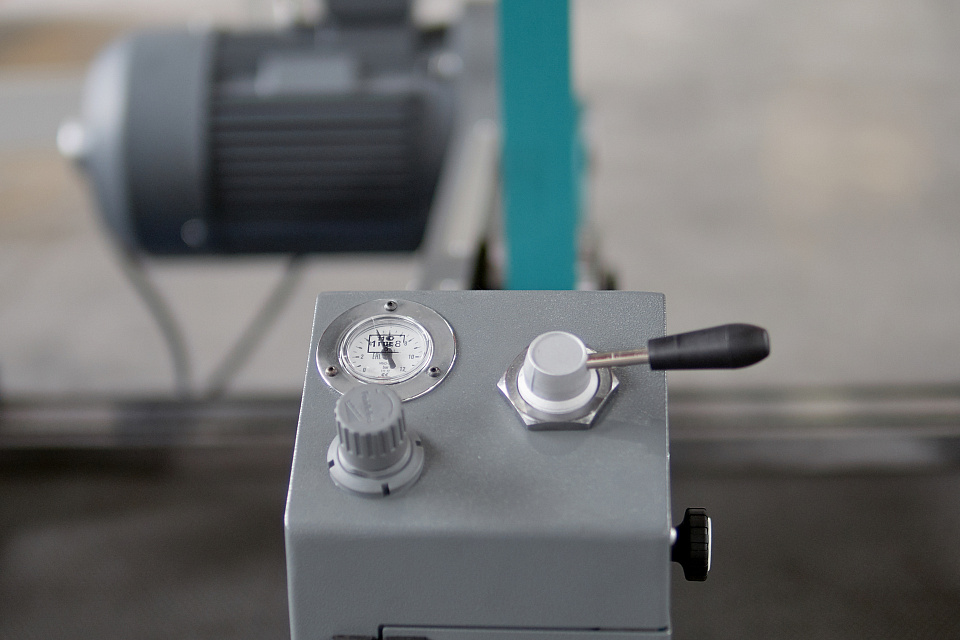

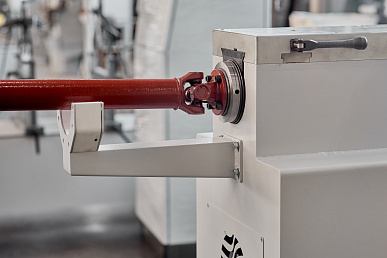

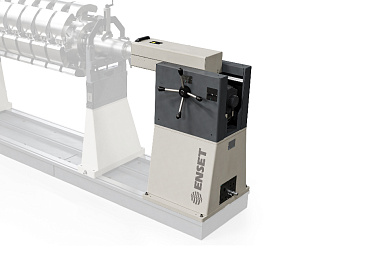

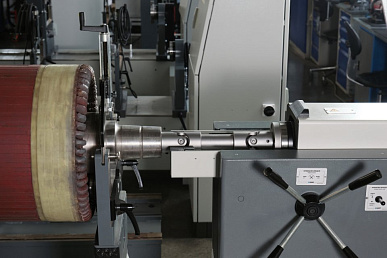

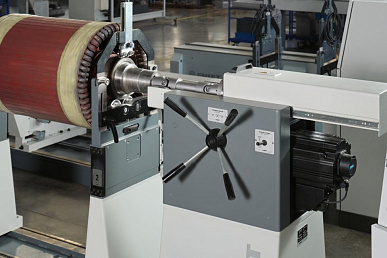

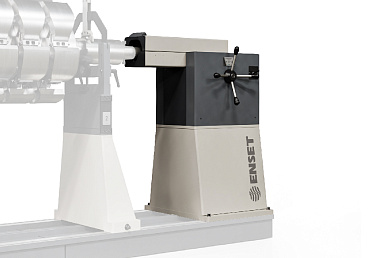

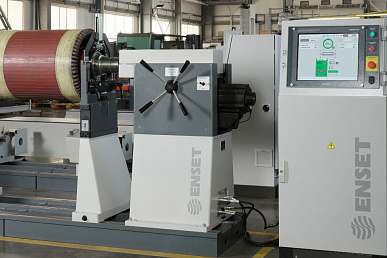

Ременный, с пневматическим механизмом натягивания (осевой – опция)
Фундамент под станок
Бетонный пол с твёрдым покрытием толщиной не менее 160 мм
Габаритные размеры станка (Д х Ш х В)
3000 х 1090 х 1150 мм
Масса станка вместе с электрошкафом
2470 кг
Масса изделия
От 30 до 3000 кг
Требования к электрической сети
Сеть переменного тока 3 фазы, 380 В 50 Гц, 21А с обязательной установкой защитного заземления
Габаритные размеры электрошкафа (Д х Ш х В)
600 х 600 х 1960 мм

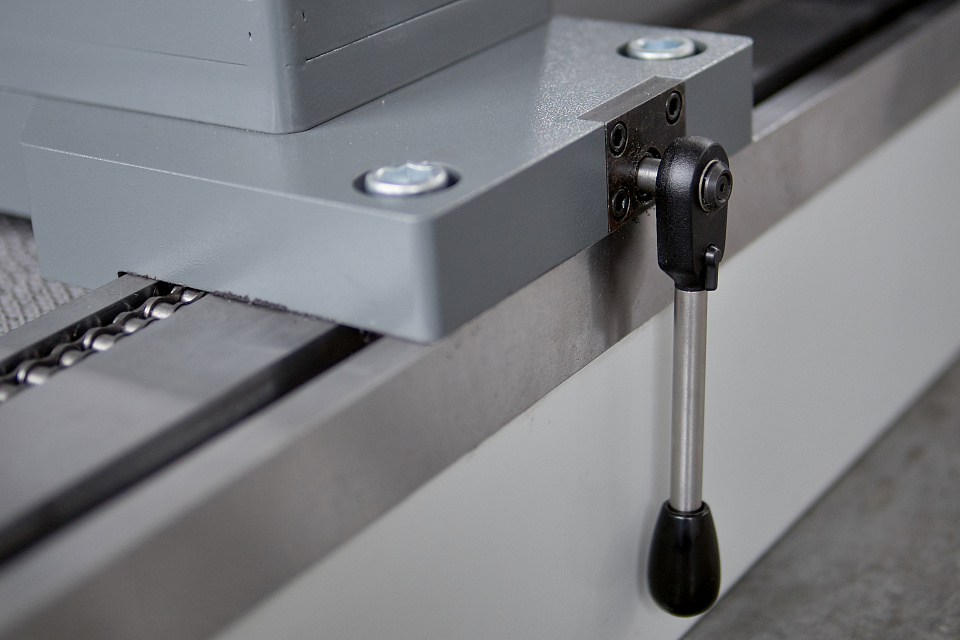

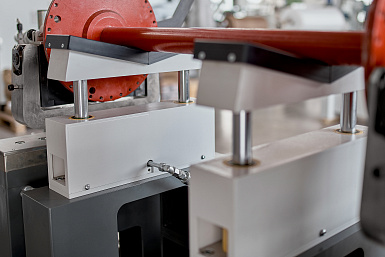

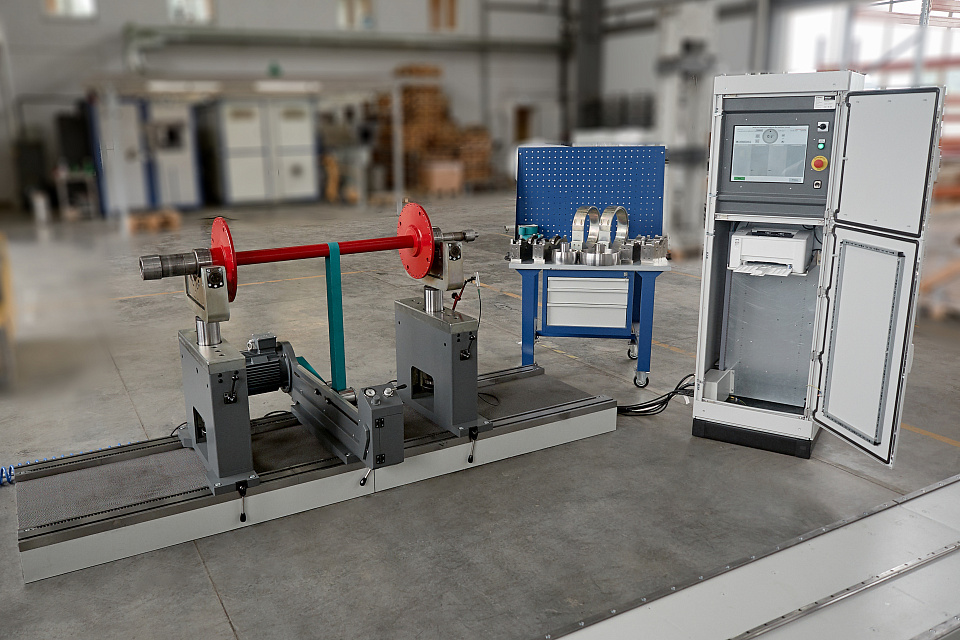

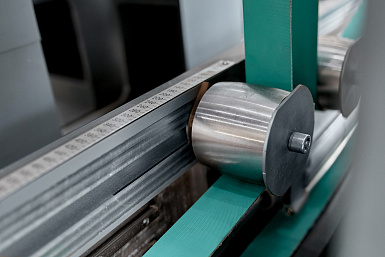

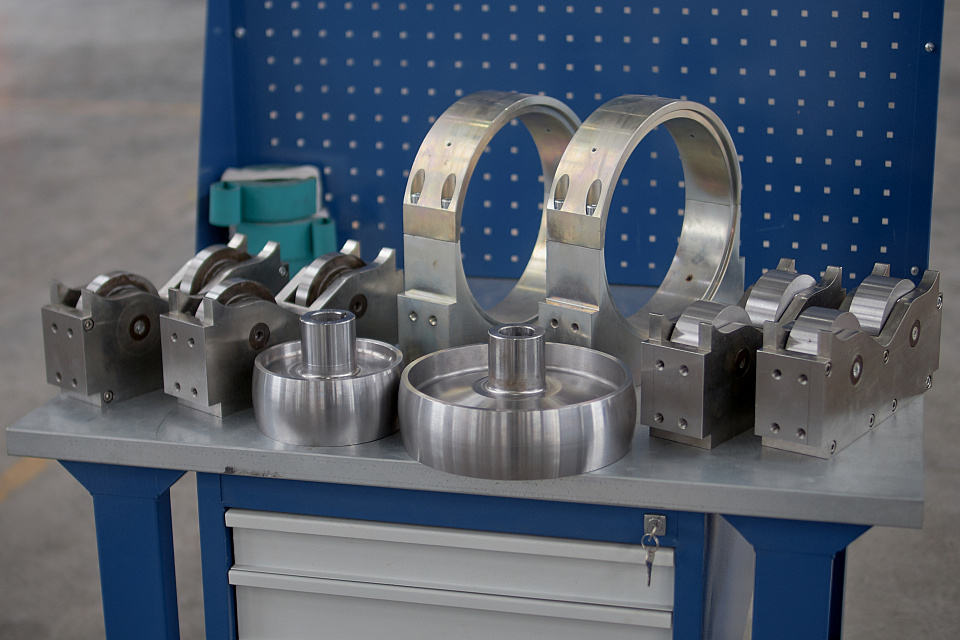

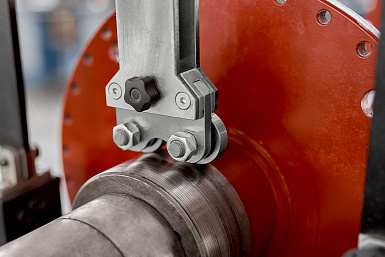

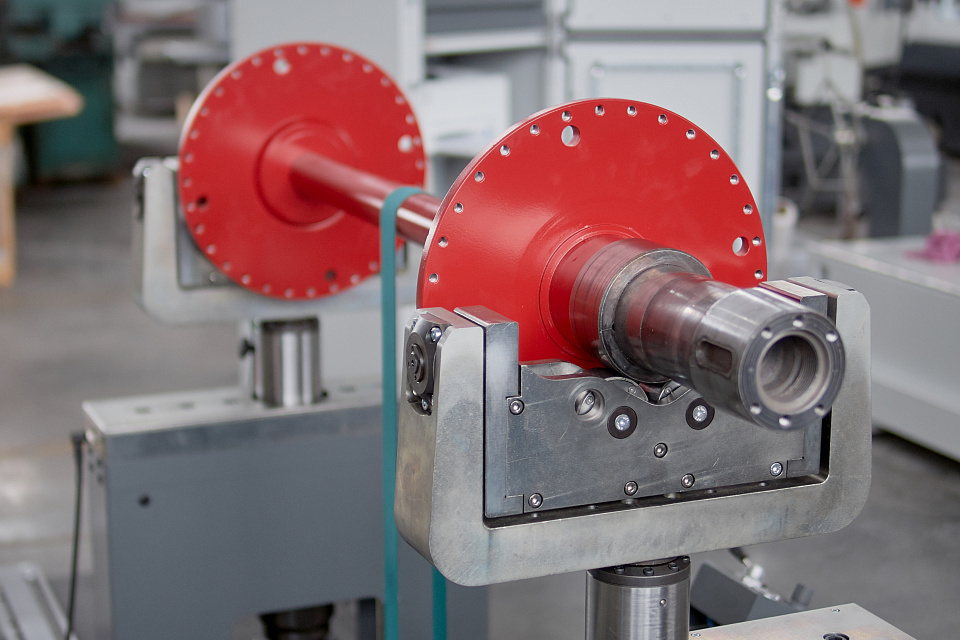

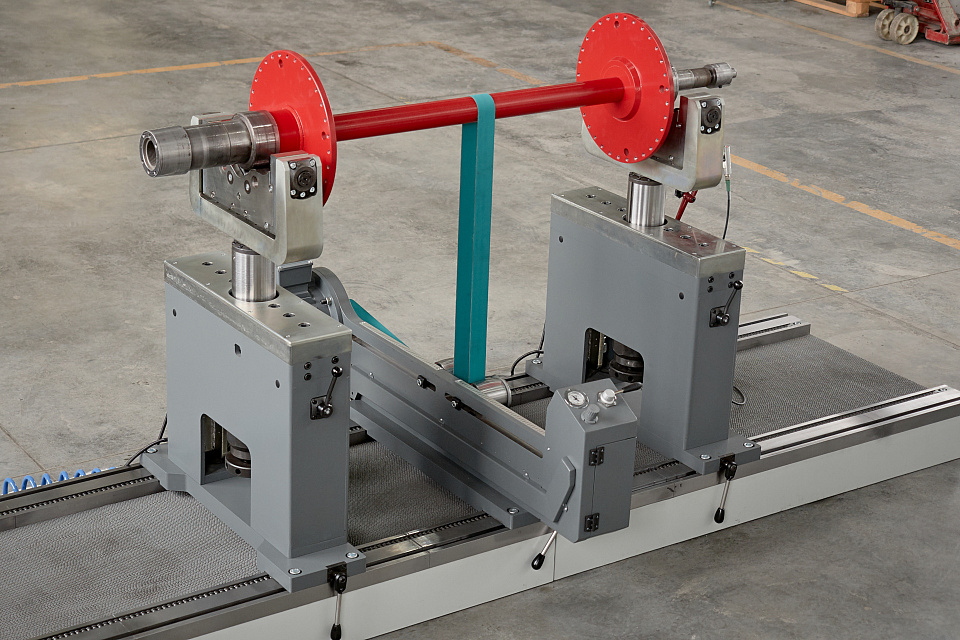

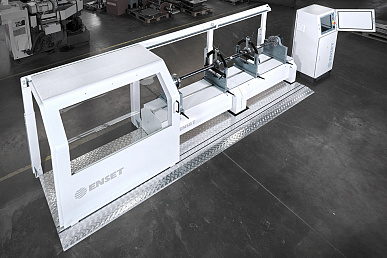

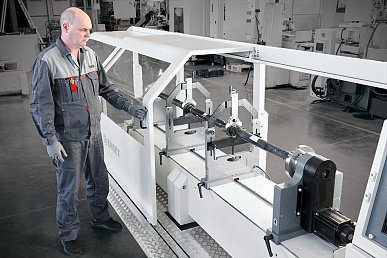

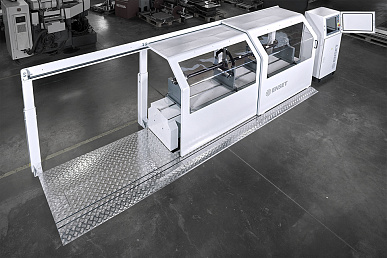

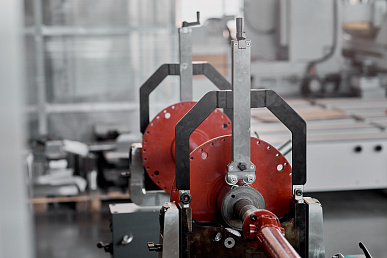

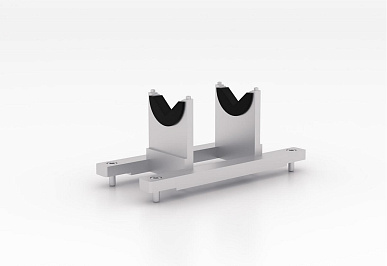

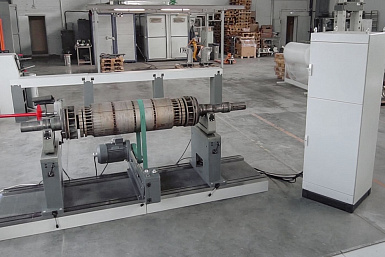

Станок предназначен для динамической балансировки, анализа и измерения интенсивности колебаний роторов в дорезонансном и зарезонансном режимах Балансировочная измерительная система ВИБРОЛАБ внесена в Госреестр средств измерений Масса балансируемого изделия – до 3 т Оптимизирован для балансировки гибких и жестких роторов Встроенные алгоритмы проверки станка по ГОСТу До 4 степеней подвижности опор Осевые упоры и самоустанавливающиеся роликовые опоры входят в комплект поставки Рычажно-цепной механизм перемещения опор Пневматическая система натяжения приводного ремня Электро- и механические комплектующие – только европейского производства Модульная разборная конструкция с возможностью последующего удлинения Возможна поставка гидравлического уловителя ротора за дополнительную плату Гарантия на станок и все его компоненты – 12 месяцев Балансировка в дорезонансном и зарезонансном режимах роторов массой от 30 кг до 3 тонн и диаметром до 2300 мм, таких как якоря электродвигателей, турбины, барабаны
