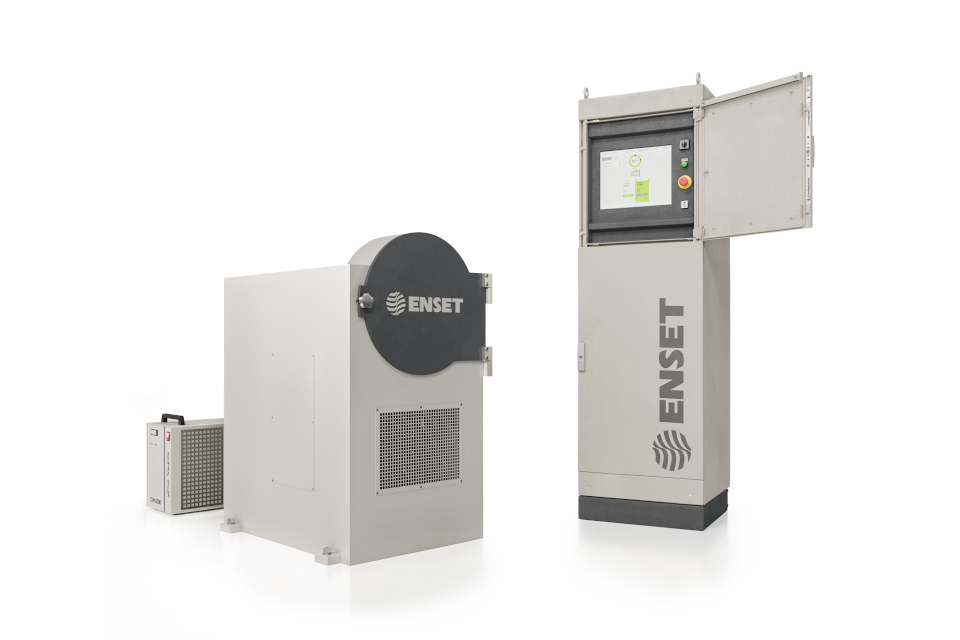

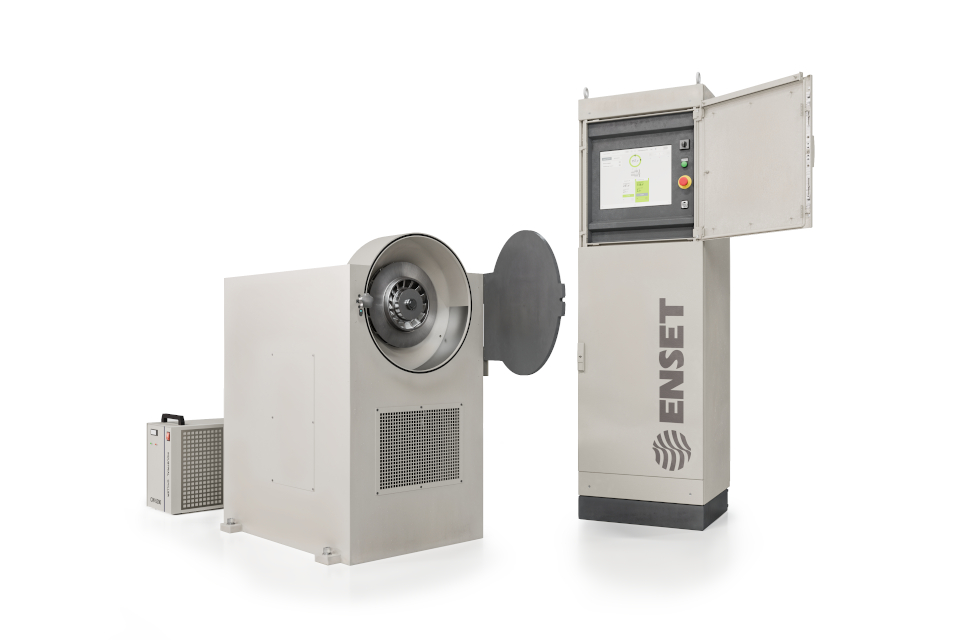

Стенд разгонно-балансировочный с вакуумной камерой РАПИД-20

Максимальная масса ротора, кг:

20 200 2500

Тип привода:

Шпиндель

Вид станка:

Дорезонансный

Характеристики Преимущества Документация Опции Сервис и гарантия Обучение Оплата

Характеристики

Тип оборудования	Стенд разгонно-балансировочный с вакуумной камерой
Назначение	Для балансировки и разгонных испытаний колес центробежных компрессоров, турбин, муфт, крыльчаток
Система управления	Система измерений вибрационная балансировочная ВИБРОЛАБ-5

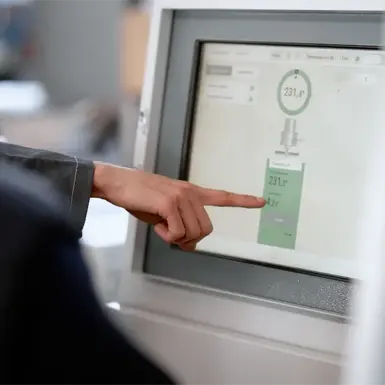

Интерфейс пользователя	Цветной сенсорный дисплей 17 дюймов, противоударный
Тип привода	Осевой, приводной шпиндель с жидкостным охлаждением
Тип двигателя и его характеристики	Серводвигатель, 2000 об/мин, 22 кВт
Частота вращения изделия при испытаниях	6000 – 25000 об/мин
Частота вращения изделия при балансировке	400 – 3000 об/мин
Точность измерения частоты вращения изделия	± (1+0,0025·n)
Максимальная масса балансируемого изделия	20 кг
Максимальная нагрузка на шпиндель	28 кг
Максимальный момент инерции изделия (колеса) относительно оси вала	0,7 кг⋅м²
Максимальный наружный диаметр изделия (колеса)	450 мм
Максимальная высота ступицы колеса	55 мм
Максимальная высота колеса	95 мм
Количество плоскостей измерения	2
Минимально достижимый остаточный дисбаланс U_mar	3 гмм
Минимально достижимый остаточный удельный дисбаланс e_mar	0,15 гмм/кг
Тип вакуумного насоса	Спиральный
Датчики вибрации	Пьезоэлектрические датчики силы
Количество каналов измерения вибрации	2
Тип датчика оборотов	Индуктивный датчик
Датчик углового положения изделия	Инкрементальный энкодер
Конструктивные особенности станины	Станина из конструкционной стали с литым вибропоглощающим заполнением
Требования к основанию или фундаменту	Анкерение к любому бетонному полу
Габаритные размеры (Д х Ш х В)	1100 х 820 х 1300 мм
Габаритные размеры электрошкафа (Д х Ш х В)	600 х 600 х 1962 мм
Защита электроники от пыли и влаги	IP54
Климатическое исполнение по ГОСТ 15150	Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Требования к электрической сети	3 фазы, 400 В, 50 Гц, 32 А, защитное заземление обязательно
Масса оборудования (нетто)	1300 кг
Гарантийный срок	60 месяцев

Технические характеристики оборудования могут быть изменены по запросу заказчика.

Преимущества

ТОЧНОСТЬ
Прецизионный шпиндель с радиальным и торцевым биением менее 1 мкм.
Высокая точность поддержания частоты вращения – до 10 об/мин.
Измерительная система ВИБРОЛАБ-5 – в Госреестре средств измерений под № 97688-26 – с увеличенным до трех лет интервалом периодической поверки.
Самая высокая точность в серии e_mar – 0,15 гмм/кг.
Широкий динамический диапазон измерения дисбалансов — от 0,5 до 1 000 000 гмм.

СЕРВИС И ПОДДЕРЖКА
Гарантия на стенд, включая все его узлы и компоненты – пять лет.
Техническая поддержка и сервис в течение всего срока службы.
Встроенная система самодиагностики датчиков, измерительной электроники и привода стенда.
Удаленная диагностика и настройка стенда специалистами ЭНСЕТ.

НАДЕЖНОСТЬ
Стенд рассчитан на 20 лет интенсивной эксплуатации.
Разгонная камера и cтанина из высокопрочной конструкционной стали.
Шпиндель с 10-кратным запасом по осевым и радиальным нагрузкам.
Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.
Вакуумный насос Agilent Technologies.
Инновационная система вакуумных уплотнений.

ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
Современное оборудование и программное обеспечение для балансировки с интервалом поверки раз в 3 года.
Интеграция автоматических систем идентификации и маркировки роторов, систем коррекции дисбаланса с ЧПУ и роботизированных манипуляторов.
Готовность к производственным линиям Индустрии 4.0 — интеграция с системами SCADA, MES, ERP.

ПРОИЗВОДИТЕЛЬНОСТЬ
Полностью автоматический цикл испытаний или балансировки – по нажатию одной кнопки.
Производительный вакуумный насос откачивает воздух из камеры за минимальное время.
Быстрый разгон изделия и динамичное торможение благодаря мощному приводу.
Высокий коэффициент уменьшения дисбаланса за один пуск: URR = 95 %.
Жидкостное охлаждение шпинделя для продолжительной непрерывной работы даже на предельных скоростях.

УНИВЕРСАЛЬНОСТЬ
Предназначен как для высокоскоростных испытаний на прочность, так и для высокочастотной или низкочастотной балансировки.
Простая переналадка на другой вид роторов при использовании специальной оснастки.
Множество режимов корректировки дисбалансов для всех видов изделий.
Модульная конструкция стенда позволяет расширять его возможности и добавлять функции.

БЕЗОПАСНОСТЬ
Безопасная для оператора конструкция стенда в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
Разгонная камера обеспечивает защиту класса D по ГОСТ 31321-2006 (ISO 21940-23:2012) с блокировкой открытия при вращении изделия.
Шумоизоляция разгонной камеры гарантирует акустический комфорт.
Стенки разгонной камеры с поглощающим энергию удара сминаемым покрытием.
Автоматическое торможение шпинделя при превышении допустимого уровня вибрации или разгерметизации камеры.
Наличие сертификатов ТР ТС.

Документация

ВИБРОЛАБ-5. Декларация о соответствии ТР ТС 004/2011 ТР ТС 020/2011

PDF, 10 MB

ВИБРОЛАБ-5. Сертификат об утверждении типа средств измерений № 97688-26

PDF, 866 KB

Опции: Принтер для печати протокола балансировки

Лазерный принтер для печати протоколов балансировки

Морская упаковка

Обеспечивает надежную защиту оборудования при транспортировке по морю

Весы электронные с первичной поверкой

Обеспечивают высокую точность взвешивания балансировочных грузов

Увеличение мощности привода

Обеспечивает балансировку изделий с большим моментом инерции, значительным аэродинамическим сопротивлением

Система удаленной диагностики и настройки станка

Обеспечивает удаленное управление и настройку станка

Сервис и гарантия

Сервис ЭНСЕТ — гарантия вашей уверенности в надёжности оборудования!

Профессиональная техническая поддержка и сервис ЭНСЕТ — гарантия квалифицированного обслуживания, соответствующего самым высоким стандартам. Поэтому, приобретая или арендуя станок в ЭНСЕТ, вы можете полностью сосредоточиться на основных задачах вашего производства, не отвлекаясь на вопросы обслуживания и ремонта оборудования.

Все варианты сервиса — к вашим услугам!

Вне зависимости от того, находится ли ваш станок на гарантии или вы уже заключили сервисный договор на обслуживание, профессиональная команда поддержки ЭНСЕТ оперативно решит все возникающие вопросы в удобном для вас формате.

Техническая поддержка в виде онлайн-консультации по телефону или в мессенджере. Если возникает необходимость, специалисты ЭНСЕТ удалённо подключаются к оборудованию, считывают коды неисправностей, устраняют их, а также могут выполнить обновление ПО. Более 80 % всех обращений специалисты техподдержки могут оперативно решить в этом формате.

Отправка запасной части в ваш адрес взамен вышедшей из строя.

Диагностика и ремонт станка в сервисной службе в ЭНСЕТ (г. Ростов‑на-Дону).

Выезд специалиста ЭНСЕТ на ваше предприятие, где эксплуатируется станок, для диагностики проблемы и её устранения. Вариант подходит, когда нет возможности транспортировать оборудование или требуется оперативное проведение ремонта на месте.

Подробнее о Сервисе и техподдержке

Гарантийный срок на РАПИД-20 составляет 60 месяцев.

Срок эксплуатации 20 лет.

Обучение

При приобретении оборудования в ООО «Энсет» заказчик получает бесплатное обучение работе на оборудовании для своего персонала. Обучение проводится исключительно в очной форме опытным инженером-наставником по индивидуальной программе с учетом специфики деятельности и требований заказчика.

Курс обучения включает в себя как теорию динамики и балансировки роторов, так и практические занятия, в том числе с использованием реальных изделий заказчика и его балансировочных станков. После обучения каждый участник получает именной сертификат с присвоением квалификации.

Качественное практико-ориентированное обучение напрямую влияет на скорость, безопасность и эффективность использования балансировочного станка на предприятии, помогает быстрее интегрировать новое оборудование в производственные процессы и получать выгоду от его использования.

Обучение состоит из нескольких блоков:

• Теоретические основы балансировки роторов.

• Обучение правилам и методам работы на станке, выполнению рабочих операций, правилам технике безопасности.

• Обучение техническому обслуживанию (периодичность, операции по техническому обслуживанию, применяемый инструмент и оборудование, техника безопасности при проведении работ).

• Обучение работе с программным обеспечением (конфигурирование, рабочие операции, сервисное обслуживание, калибровка).

• Обучение проверке характеристик станка по ГОСТ 20076-2007 (проверка на технологическую точность).

Обучение может быть проведено как на территории производителя, так и по желанию заказчика, на его территории.

Подробнее узнать о программе обучения и оставить заявку можно по телефону: 8 800 250-88-22
