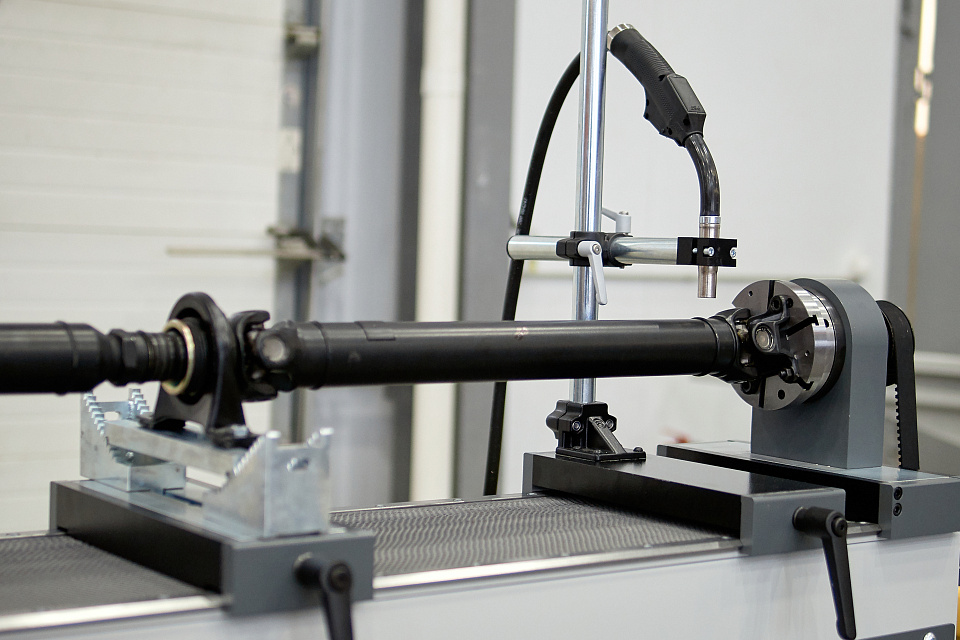

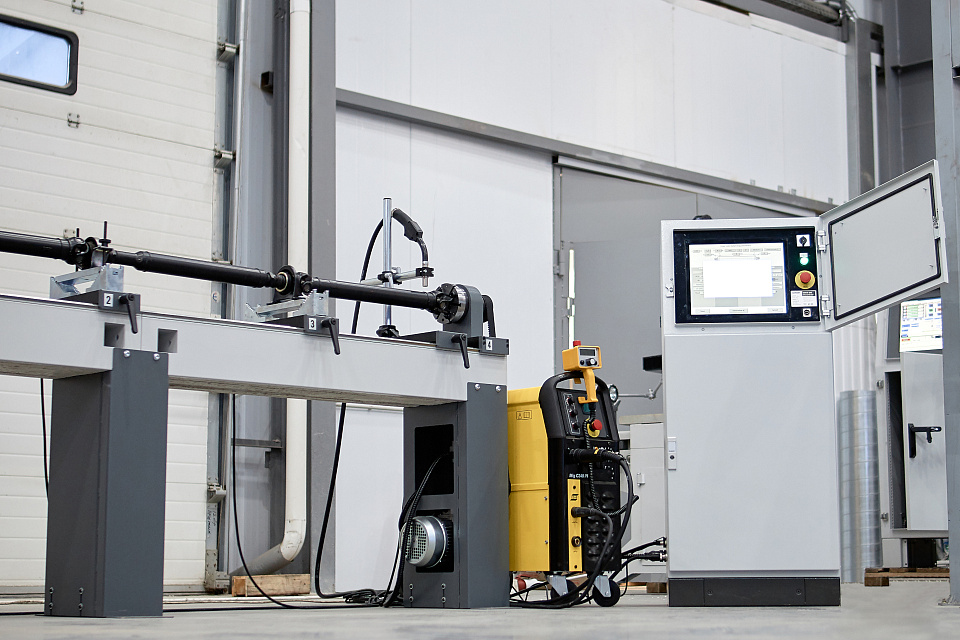

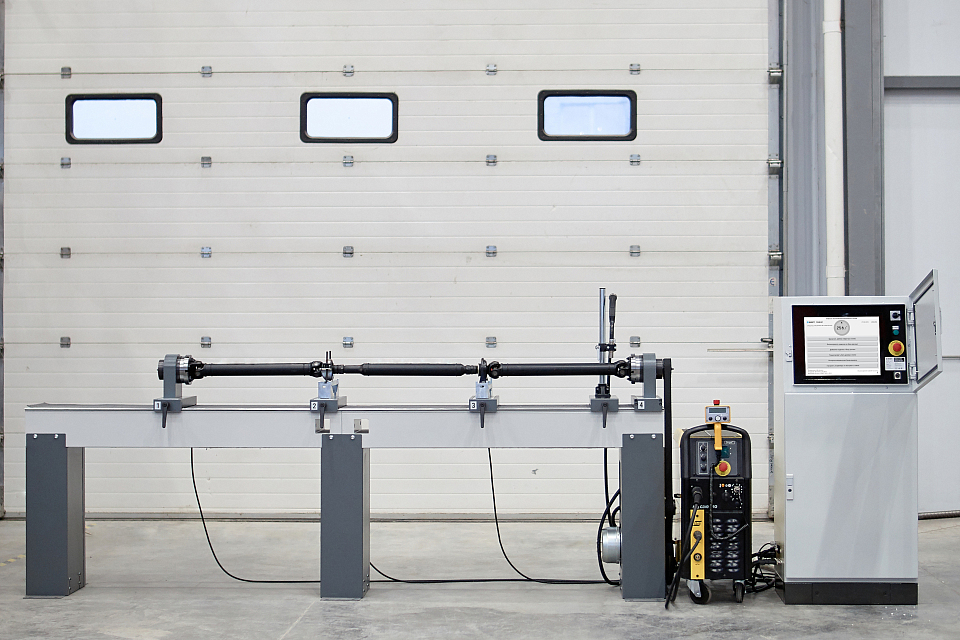

Стенд для сборки, сварки и балансировки карданных валов УНИКАР

Преимущества

  • Балансировочная измерительная система ВИБРОЛАБ внесена в Госреестр средств измерения
  • Сварка и балансировка карданного вала с одной установки

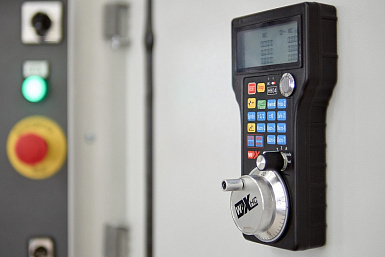

  • Удобный противоударный ручной пульт управления сваркой, защищенный от пыли и влаги по классу IP54
  • Герметичный электрошкаф, защищенный от пыли и влаги по классу IP55
  • Жесткая конструкция станины и опор позволяет проводить любые работы с карданным валом, не опасаясь за целостность стенда
  • Легкое перемещение опор стенда от руки благодаря роликовым направляющим качения

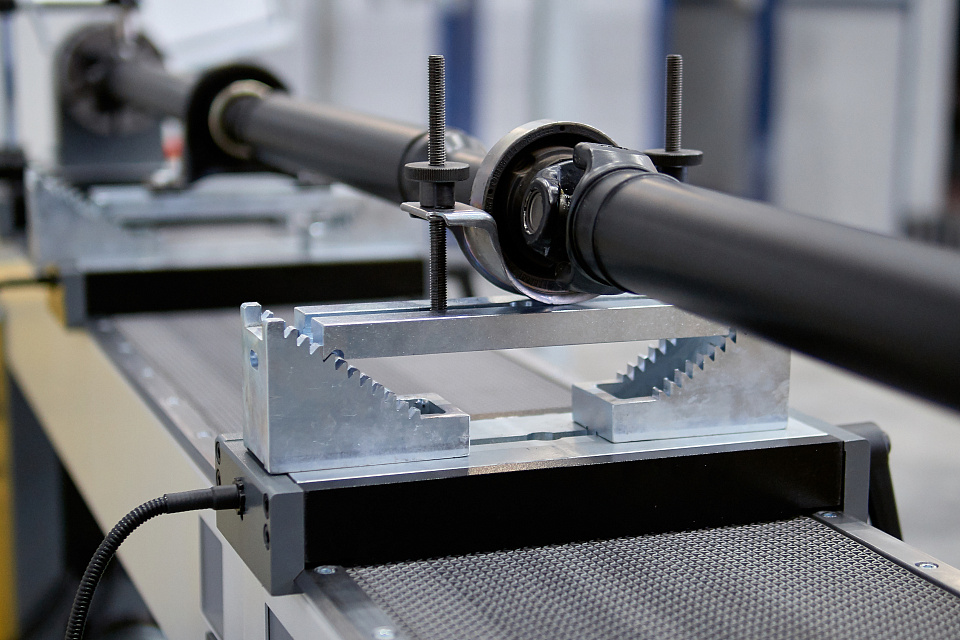

  • Оригинальная система регулировки высоты промежуточных опор стенда
  • Модульная разборная конструкция с возможностью последующего удлинения
  • Электро- и механические комплектующие – только европейского производства
  • Не требуется фундамент для установки стенда
  • Сертифицирован по электромагнитной совместимости и электробезопасности
  • Гарантия на стенд и все его компоненты – 12 месяцев


Документация

УНИКАР. Паспорт
PDF, 2 МБ, январь 2019

Характеристики

Артикул UNIKAR
Тип Горизонтальный автоматизированный сварочный вращатель с функцией балансировочного станка
Модель 3000
Привод изделия Осевой

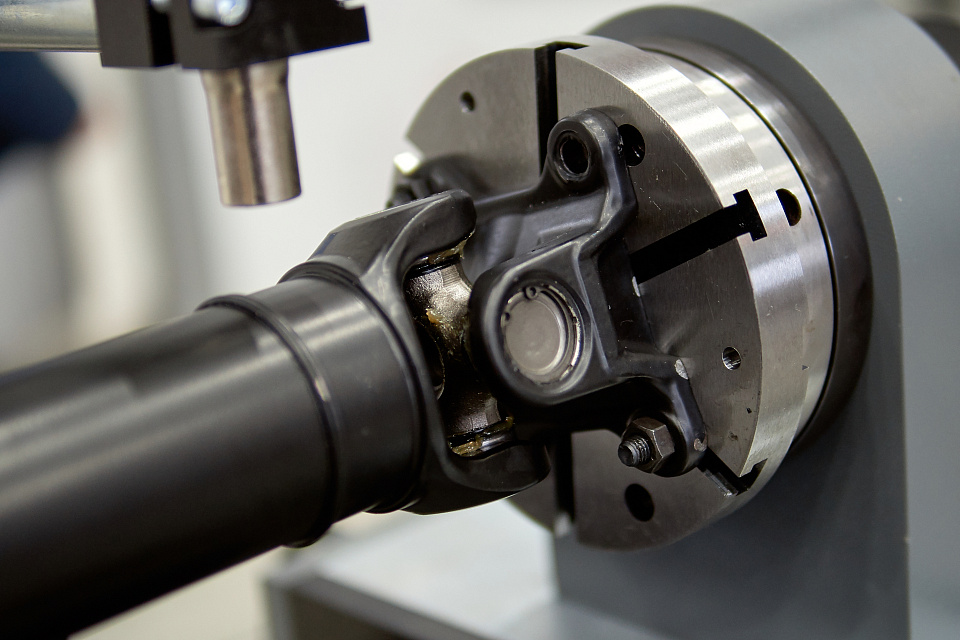

Количество опор и плоскостей измерения 4 шт. – 2 шпиндельные, 2 промежуточные, регулируемые по высоте
Масса изделия 0,15 – 300 кг
Диаметр изделия максимальный 350 мм (над станиной)
Класс точности балансировки G1 по ГОСТ ИСО 1940-1-2007
Требования к электрической сети 3 фазы, 380 В 50 Гц, 16 А, защитное заземление обязательно
Электропривод балансировочный Частотно-регулируемый асинхронный, 400–2000 оборотов/мин, 2,2 кВт
Электропривод сварочного вращателя Частотно-регулируемый асинхронный, 0,36 кВт
Доворот изделия на угол корректировки Ручной или автоматический (опция)
Датчики вибрации Пьезоэлектрические датчики силы, встроенные в опоры
Защита от пыли и влаги IP55
Габаритные размеры станка (ДхШхВ) 3050 х 475 х 1400 мм

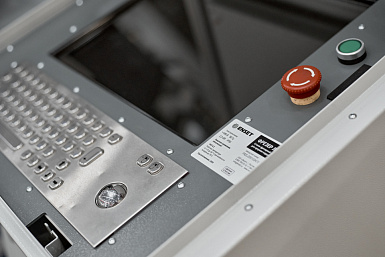

Интерфейс пользователя Цветной сенсорный монитор, стойкий к ударам и проводной пульт с дисплеем
Фундамент под станок Не требуется
Габаритные размеры электрошкафа (Д х Ш х В) 600 х 500 х 1400 мм
Гарантийный срок 12 месяцев
Длина изделия 50 – 2650 мм
Толщина стенки трубы карданного вала 0,5 – 12 мм
Режимы сварки Сплошной кольцевой шов, постановка точек-прихваток
Защитный газ Смесь Ar+CO2
Управление процессом сварки Автоматический выбор режима, подачи проволоки и скорости вращения
Масса станка вместе с электрошкафом и сварочным аппаратом 1055 кг
Габаритные размеры сварочного аппарата (Д х Ш х В) 840 х 425 х 830 мм

Опции и принадлежности

УНИКАР-3000
УНИКАР
1452000 3 RUB
1452000 1452000
1555000 1555000
1598000 1598000
Артикул
UNIKAR
Тип
Горизонтальный автоматизированный сварочный вращатель с функцией балансировочного станка
Модель
3000
Привод изделия
Осевой
Количество опор и плоскостей измерения
4 шт. – 2 шпиндельные, 2 промежуточные, регулируемые по высоте
Масса изделия
0,15 – 300 кг
Диаметр изделия максимальный
350 мм (над станиной)
Класс точности балансировки
G1 по ГОСТ ИСО 1940-1-2007
Требования к электрической сети
3 фазы, 380 В 50 Гц, 16 А, защитное заземление обязательно
Электропривод балансировочный
Частотно-регулируемый асинхронный, 400–2000 оборотов/мин, 2,2 кВт
Электропривод сварочного вращателя
Частотно-регулируемый асинхронный, 0,36 кВт
Доворот изделия на угол корректировки
Ручной или автоматический (опция)
Датчики вибрации
Пьезоэлектрические датчики силы, встроенные в опоры
Защита от пыли и влаги
IP55
Габаритные размеры станка (ДхШхВ)
3050 х 475 х 1400 мм
Интерфейс пользователя
Цветной сенсорный монитор, стойкий к ударам и проводной пульт с дисплеем
Фундамент под станок
Не требуется
Габаритные размеры электрошкафа (Д х Ш х В)
600 х 500 х 1400 мм
Гарантийный срок
12 месяцев
Длина изделия
50 – 2650 мм
Толщина стенки трубы карданного вала
0,5 – 12 мм
Режимы сварки
Сплошной кольцевой шов, постановка точек-прихваток
Защитный газ
Смесь Ar+CO2
Управление процессом сварки
Автоматический выбор режима, подачи проволоки и скорости вращения
Масса станка вместе с электрошкафом и сварочным аппаратом
1055 кг
Габаритные размеры сварочного аппарата (Д х Ш х В)
840 х 425 х 830 мм
Балансировочная измерительная система ВИБРОЛАБ внесена в Госреестр средств измерения Сварка и балансировка карданного вала с одной установки Удобный противоударный ручной пульт управления сваркой, защищенный от пыли и влаги по классу IP54 Герметичный электрошкаф, защищенный от пыли и влаги по классу IP55 Жесткая конструкция станины и опор позволяет проводить любые работы с карданным валом, не опасаясь за целостность стенда Легкое перемещение опор стенда от руки благодаря роликовым направляющим качения Оригинальная система регулировки высоты промежуточных опор стенда Модульная разборная конструкция с возможностью последующего удлинения Электро- и механические комплектующие – только европейского производства Не требуется фундамент для установки стенда Сертифицирован по электромагнитной совместимости и электробезопасности Гарантия на стенд и все его компоненты – 12 месяцев
×
