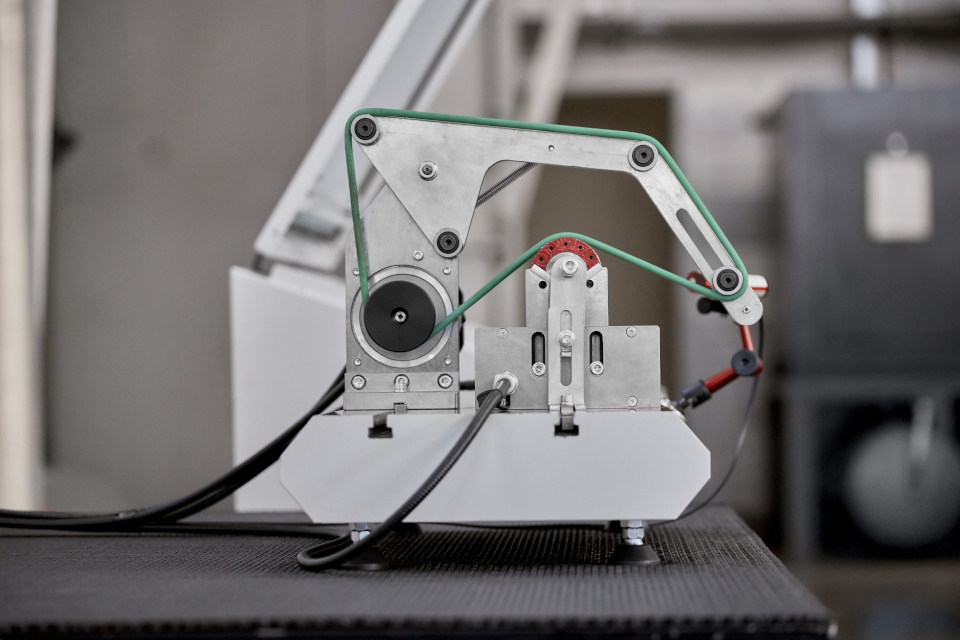

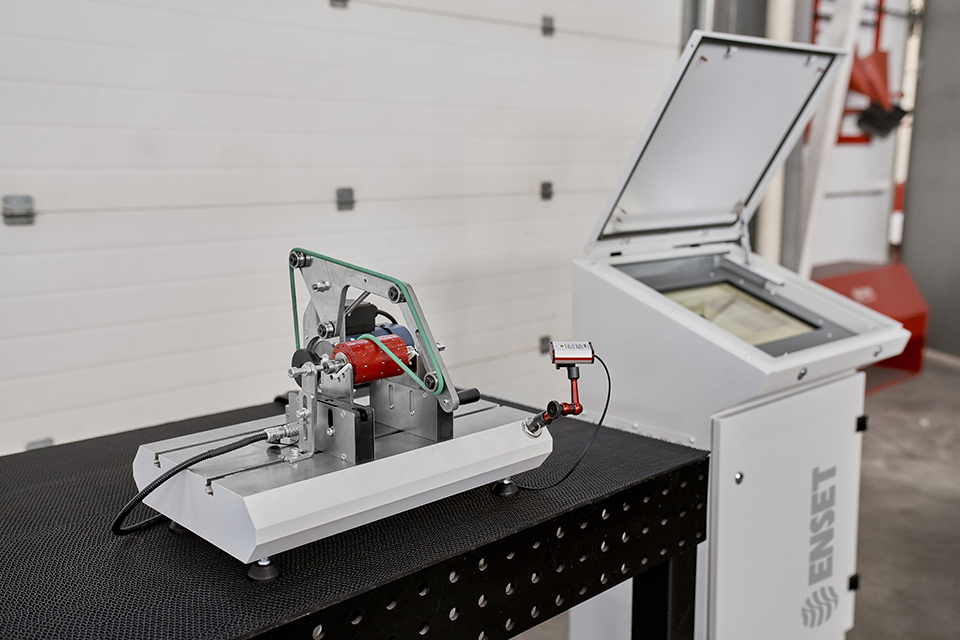

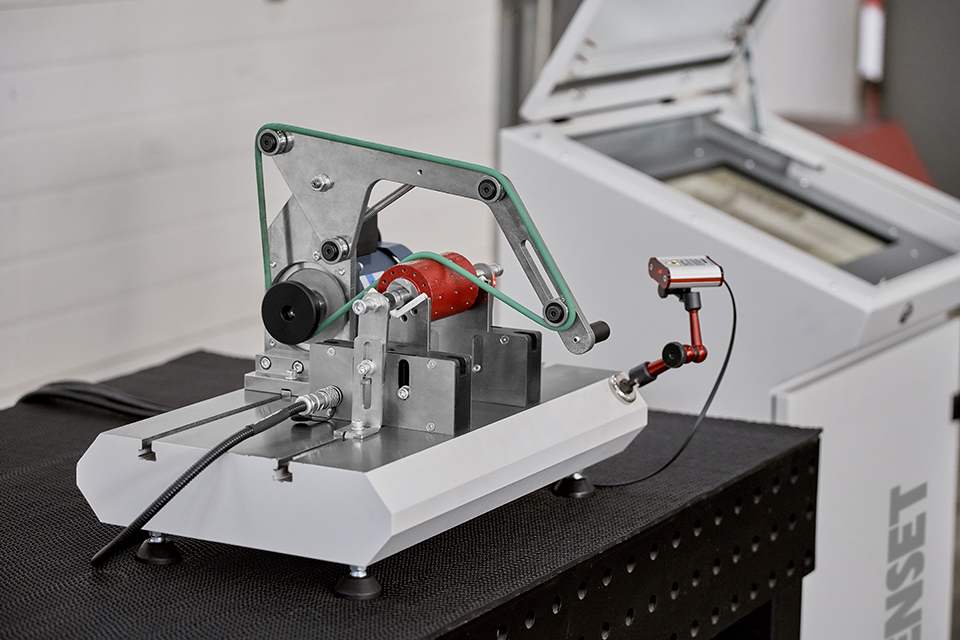

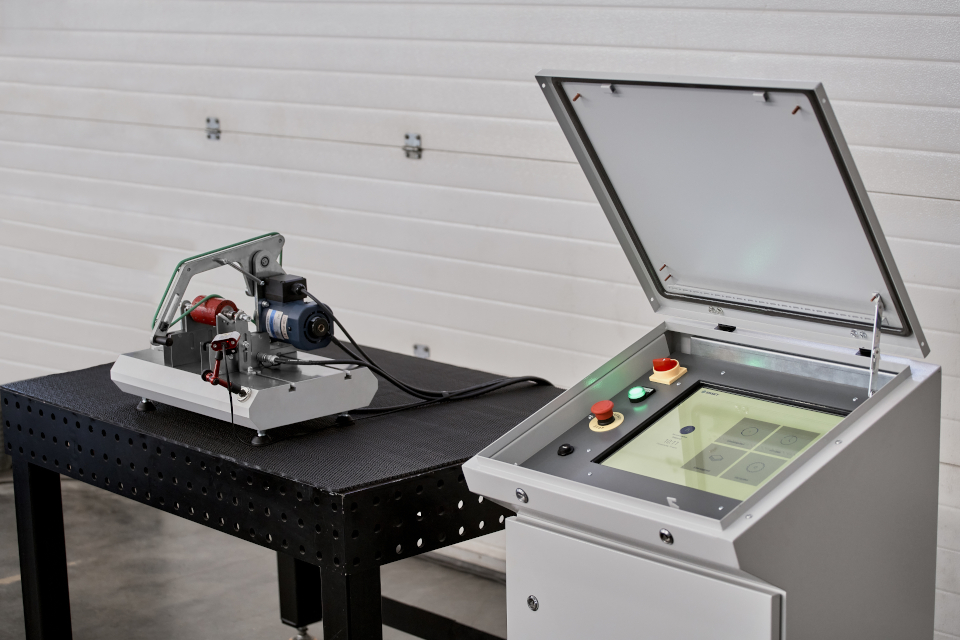

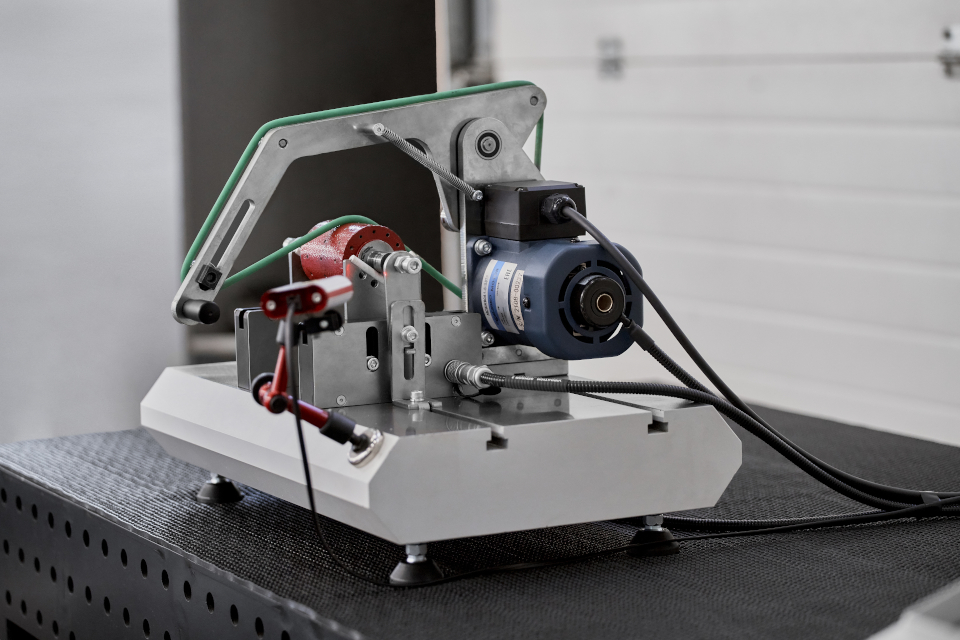

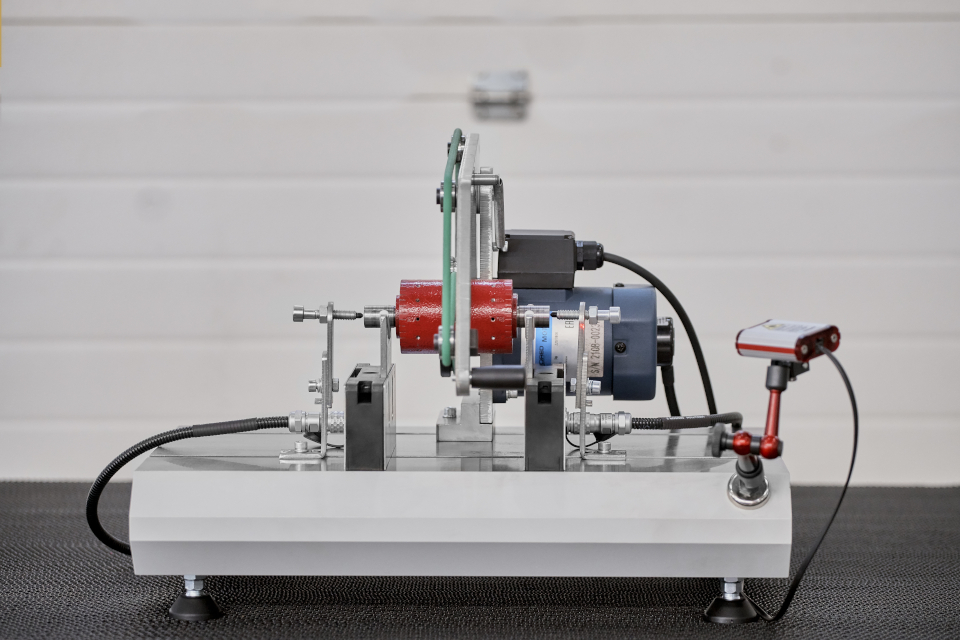

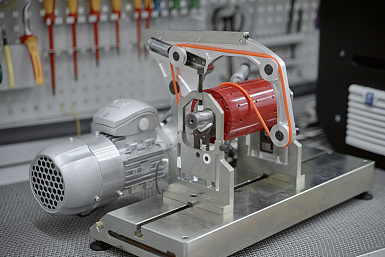

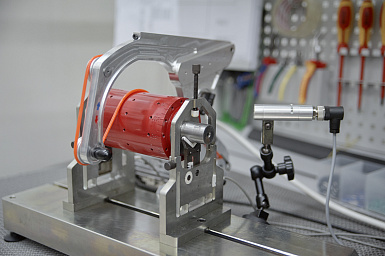

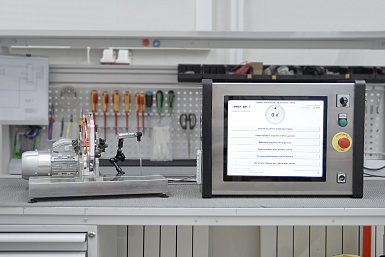

Горизонтальный дорезонансный балансировочный станок ПИКАССО-5.B

Максимальная масса ротора, кг:

0,05 0,5 5

Тип привода:

Ременный Внешний привод Шпиндель

Вид станка:

Дорезонансный

Характеристики Преимущества Документация Опции Сервис и гарантия Обучение Оплата

Характеристики

Тип станка

Горизонтальный дорезонансный балансировочный станок в антимагнитном исполнении

Назначение станка

Для динамической балансировки роторов с двумя опорными поверхностями

Наименование системы

Система измерений вибрационная балансировочная ВИБРОЛАБ-5 с цветным сенсорным дисплеем 17 дюймов

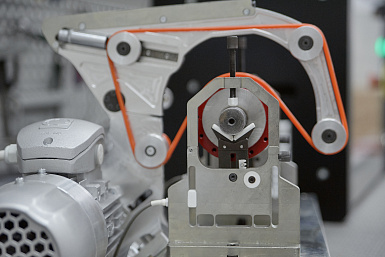

Натяжение ремня

Гравитационное

Электропривод

Серводвигатель, 6000 об/мин, 0,4 кВт

Опоры станка

2 опоры, регулируемые по высоте

Масса балансируемого ротора, кг

50 г – 5,0 кг

Максимальная нагрузка на одну опору, кг (кН)

3 кг

Диаметр балансируемого ротора, мм

240 мм

Диаметр балансируемого ротора над ременным приводом, мм

120 мм

Длина балансируемого ротора, мм

5 – 475 мм, между серединами опорных шеек

Диаметр цапф балансируемого ротора, мм

2 – 70 мм

Минимально достижимый остаточный удельный дисбаланс

0,01 гмм/кг

Коэффициент уменьшения дисбаланса R_UR (URR), %

95 %

Частота вращения ротора при балансировке, мин^-1

100 – 6000 об/мин

Погрешность измерения частоты вращения, об/мин

± (1+0,0025·n)

Точность измерения углового положения изделия

± 0,1º

Требования к электрической сети

1 фаза, 230 В, 50 Гц, 6 А, защитное заземление обязательно

Доворот изделия на угол корректировки

Автоматический

Удержание изделия на углу корректировки

Автоматическое

Датчики вибрации

Пьезоэлектрические датчики силы

Количество каналов измерения вибрации

Датчик оборотов

Лазерный отметчик

Датчик углового положения

Встроенный в сервопривод

Защита электроники станка от пыли и влаги

IP54

Основание под станок

Настольное исполнение

Станина

Станина из дюралюминиевого сплава с Т-образными пазами и линейными направляющими качения

Габаритные размеры (Д х Ш х В), мм

530 х 460 х 490 мм

Габаритные размеры электрошкафа (Д х Ш х В), мм

385 х 340 х 635 мм

Масса станка вместе с электрошкафом, кг

80 кг

Климатическое исполнение по ГОСТ 15150

УХЛ 4.2 (температура от + 10 до + 35 ºC, отн. влажность до 80 %)

Гарантийный срок, мес

24 месяца

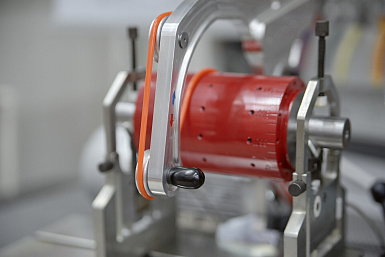

Привод балансируемого изделия

Ременный

Технические характеристики оборудования могут быть изменены по запросу заказчика.

Преимущества

ТОЧНОСТЬ
Измерительная система ВИБРОЛАБ-5 – в Госреестре средств измерений под № 97688-26 – с увеличенным до трех лет интервалом периодической поверки.
Самая высокая точность в серии e_mar – 0,01 гмм/кг.
Широкий динамический диапазон измерения дисбалансов — от 0,01 до 50 000 гмм.

СЕРВИС И ПОДДЕРЖКА
Гарантия на станок, включая все его узлы и компоненты – два года.
Техническая поддержка и сервис в течение всего срока службы.
Встроенная система самодиагностики датчиков, измерительной электроники и привода станка.
Удаленная диагностика и настройка станка специалистами ЭНСЕТ.

НАДЕЖНОСТЬ
Станок рассчитан на 20 лет интенсивной эксплуатации.
Станина из алюминиевого сплава с линейными направляющими и Т-образными пазами.
Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.

ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
Современное оборудование и программное обеспечение для балансировки с интервалом поверки раз в 3 года.
Интеграция автоматических систем идентификации и маркировки роторов, систем коррекции дисбаланса с ЧПУ и роботизированных манипуляторов.
Готовность к производственным линиям Индустрии 4.0 — интеграция с системами SCADA, MES, ERP.

ПРОИЗВОДИТЕЛЬНОСТЬ
Балансировка на скоростях до 30 000 об/мин, благодаря мощному сервоприводу.
Цикл измерения в 2 – 5 раз быстрее, чем на станках с асинхронным приводом.
Высокий коэффициент уменьшения дисбаланса за один пуск R_UR (URR) = 95 % благодаря линейности колебательной системы.
Автоматический доворот с точностью до 0,2º на позицию корректировки.
Автоматическое удержание ротора для удобной корректировки дисбаланса.

УНИВЕРСАЛЬНОСТЬ
Быстрая переналадка по длине без инструментов.
Станок выполнен целиком из антимагнитных материалов, включая алюминиевые сплавы и нержавеющую сталь, что позволяет использовать его для балансировки изделий с мощными постоянными магнитами.
Удобная регулировка опор по высоте.
Множество режимов корректировки дисбалансов для всех видов изделий.
Модульная конструкция станка позволяет расширять его возможности и добавлять функции.

БЕЗОПАСНОСТЬ
Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
Защитные ограждения классов В, С, D по ГОСТ 31321-2006 (ISO 21940-23:2012) с блокировкой открытия при вращении изделия.
Автоматическое торможение ротора при превышении допустимого уровня вибрации.
Наличие сертификатов ТР ТС.

Документация

Серия ПИКАССО

PDF, 1 MB

ПИКАССО. Декларация о соответствии ТР ТС 004/2011, ТР ТС 020/2011

PDF, 331 KB

ПИКАССО. Декларация о соответствии ТР ТС 010/2011, ТР ТС 020/2011

PDF, 2 MB

ВИБРОЛАБ-5. Декларация о соответствии ТР ТС 004/2011 ТР ТС 020/2011

PDF, 10 MB

ВИБРОЛАБ-5. Сертификат об утверждении типа средств измерений № 97688-26

PDF, 866 KB

Опции: Принтер для печати протокола балансировки

Лазерный принтер для печати протоколов балансировки

Морская упаковка

Обеспечивает надежную защиту оборудования при транспортировке по морю

Весы электронные с первичной поверкой

Обеспечивают высокую точность взвешивания балансировочных грузов

Система удаленной диагностики и настройки станка

Обеспечивает удаленную диагностику и настройку станка

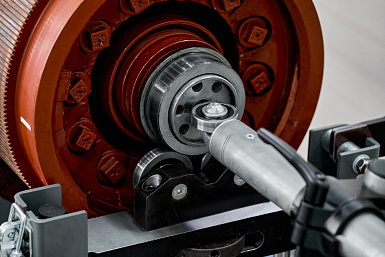

V-образные роликовые блоки для балансировки в собственных подшипниках

Позволяют балансировать изделие уже со штатными подшипниками качения

Силовой прижимной ролик для балансировки консольных роторов

Обеспечивает верхний прижим для удержания изделия

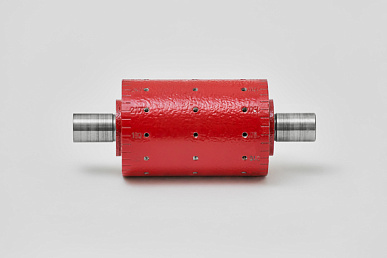

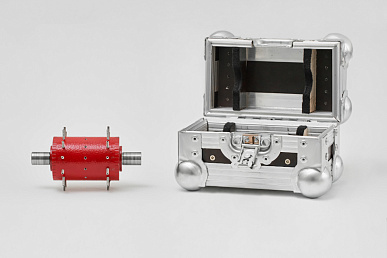

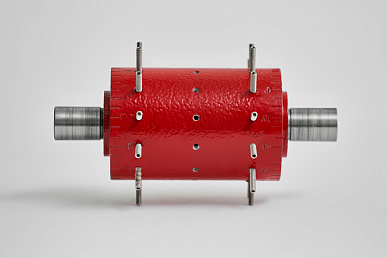

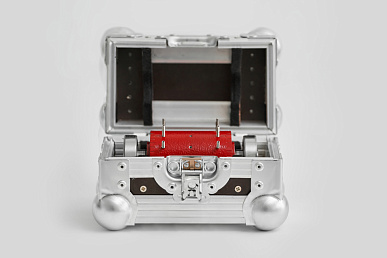

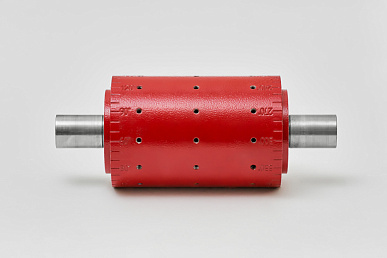

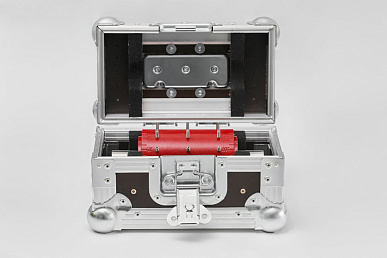

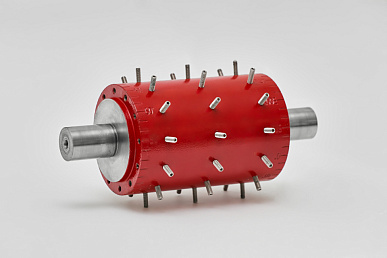

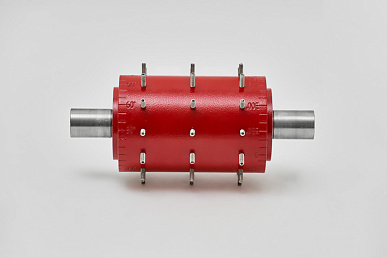

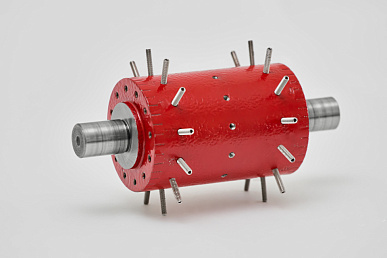

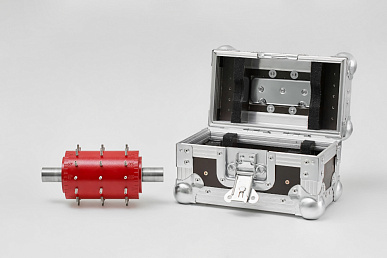

Контрольный ротор типа B № 1 ГОСТ 20076-2007

Предназначен для проверки балансировочного станка по ГОСТ 20076-2007

Увеличение мощности привода

Обеспечивает балансировку изделий с большим моментом инерции, высоким аэродинамическим сопротивлением

Сервис и гарантия

Сервис ЭНСЕТ — гарантия вашей уверенности в надёжности оборудования!

Профессиональная техническая поддержка и сервис ЭНСЕТ — гарантия квалифицированного обслуживания, соответствующего самым высоким стандартам. Поэтому, приобретая или арендуя станок в ЭНСЕТ, вы можете полностью сосредоточиться на основных задачах вашего производства, не отвлекаясь на вопросы обслуживания и ремонта оборудования.

Все варианты сервиса — к вашим услугам!

Вне зависимости от того, находится ли ваш станок на гарантии или вы уже заключили сервисный договор на обслуживание, профессиональная команда поддержки ЭНСЕТ оперативно решит все возникающие вопросы в удобном для вас формате.

Техническая поддержка в виде онлайн-консультации по телефону или в мессенджере. Если возникает необходимость, специалисты ЭНСЕТ удалённо подключаются к оборудованию, считывают коды неисправностей, устраняют их, а также могут выполнить обновление ПО. Более 80 % всех обращений специалисты техподдержки могут оперативно решить в этом формате.

Отправка запасной части в ваш адрес взамен вышедшей из строя.

Диагностика и ремонт станка в сервисной службе в ЭНСЕТ (г. Ростов‑на-Дону).

Выезд специалиста ЭНСЕТ на ваше предприятие, где эксплуатируется станок, для диагностики проблемы и её устранения. Вариант подходит, когда нет возможности транспортировать оборудование или требуется оперативное проведение ремонта на месте.

Подробнее о Сервисе и техподдержке

Гарантийный срок на балансировочный станок ПИКАССО-5.B составляет 24 месяца.

Срок эксплуатации 20 лет.

Обучение

При приобретении оборудования в ООО «Энсет» заказчик получает бесплатное обучение работе на оборудовании для своего персонала. Обучение проводится исключительно в очной форме опытным инженером-наставником по индивидуальной программе с учетом специфики деятельности и требований заказчика.

Курс обучения включает в себя как теорию динамики и балансировки роторов, так и практические занятия, в том числе с использованием реальных изделий заказчика и его балансировочных станков. После обучения каждый участник получает именной сертификат с присвоением квалификации.

Качественное практико-ориентированное обучение напрямую влияет на скорость, безопасность и эффективность использования балансировочного станка на предприятии, помогает быстрее интегрировать новое оборудование в производственные процессы и получать выгоду от его использования.

Обучение состоит из нескольких блоков:

• Теоретические основы балансировки роторов.

• Обучение правилам и методам работы на станке, выполнению рабочих операций, правилам технике безопасности.

• Обучение техническому обслуживанию (периодичность, операции по техническому обслуживанию, применяемый инструмент и оборудование, техника безопасности при проведении работ).

• Обучение работе с программным обеспечением (конфигурирование, рабочие операции, сервисное обслуживание, калибровка).

• Обучение проверке характеристик станка по ГОСТ 20076-2007 (проверка на технологическую точность).

Обучение может быть проведено как на территории производителя, так и по желанию заказчика, на его территории.
