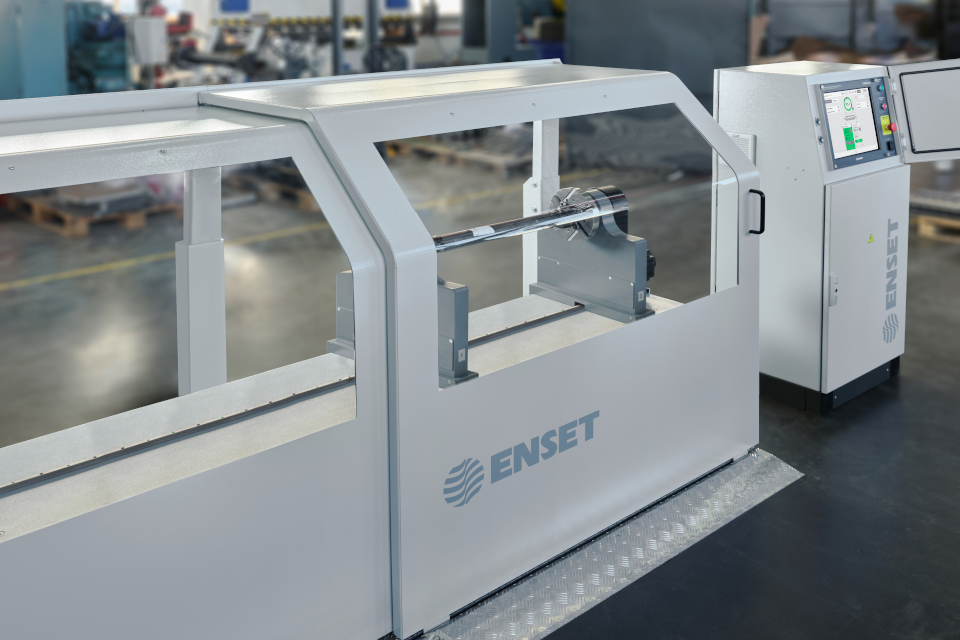

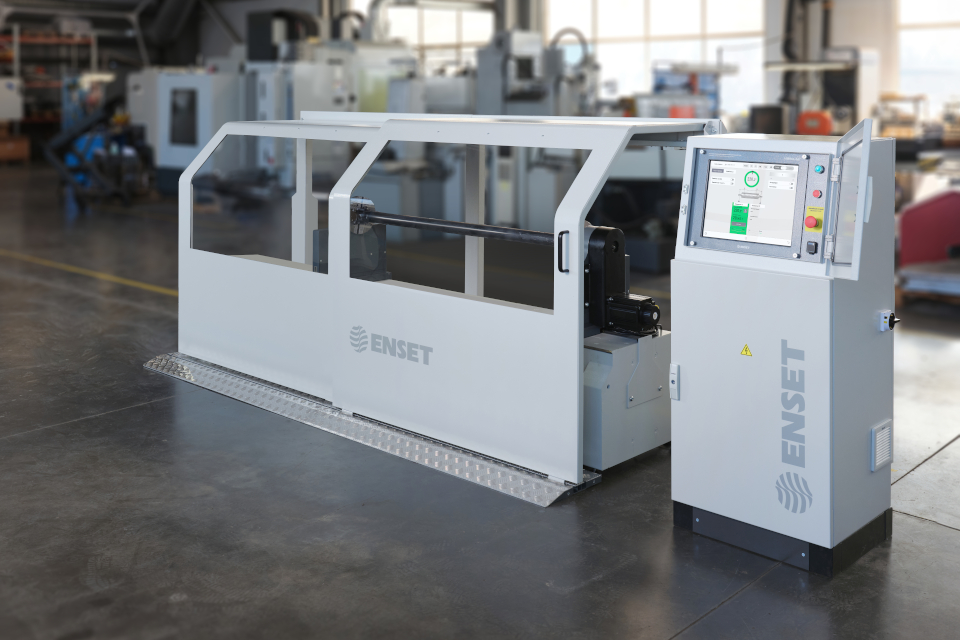

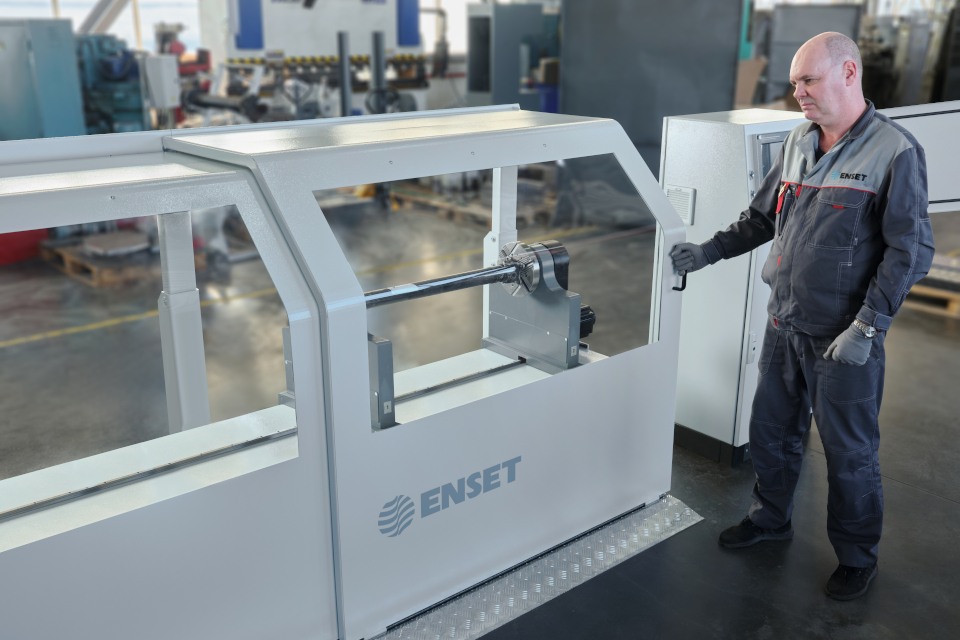

Автоматизированный стенд испытания карданных валов АСПКВ-01/СИКВ-01

Тип привода:

Шпиндель

Вид станка:

Дорезонансный

Характеристики Преимущества Опции Сервис и гарантия Оплата

Характеристики

Тип оборудования	Горизонтальный дорезонансный испытательный стенд
Назначение	Для испытания карданных валов приводов без нагрузки на холостом ходу после деповского ремонта, а также для балансировки
Система управления	Система измерений вибрационная балансировочная ВИБРОЛАБ с цветным сенсорным дисплеем 17 дюймов
Тип привода	Осевой, приводной шпиндель
Тип двигателя и его характеристики	Двигатель, 4000 об/мин, 2 кВт
Количество и тип опор	2 шт. – шпиндельные
Масса изделия	0,5 – 100 кг
Максимальная нагрузка на 1 опору	70 кг
Максимальный диаметр изделия	400 мм
Длина изделия	170 – 2737 мм (по плоскостям шпинделей)
Минимально достижимый остаточный удельный дисбаланс	1 гмм/кг
Коэффициент уменьшения дисбаланса URR	95 %
Частота вращения при испытании на прочность n	100 – 5000 об/мин
Частота вращения изделия при балансировке n	100 – 4000 об/мин
Точность измерения частоты вращения изделия	± (1+0,0025·n)
Точность измерения углового положения изделия	± 0,01º
Требования к электрической сети	3 фазы, 400 В, 50 Гц, 16 А, защитное заземление обязательно
Доворот изделия на позицию корректировки	Автоматический
Удержание изделия на позиции корректировки	Да
Датчики вибрации	Пьезоэлектрические датчики силы
Тип датчика оборотов	Инкрементальный энкодер
Датчик углового положения изделия	Инкрементальный энкодер
Защита электроники от пыли и влаги	IP54
Анкерение к основанию или фундаменту	Анкерение не требуется. Установка на любой бетонный пол
Конструктивные особенности станины	Станина из конструкционной стали с литым вибропоглощающим заполнением, V-образные и линейные направляющие
Длина секции станины	1490 мм
Габаритные размеры (Д х Ш х В)	3200 х 810 х 1500 мм
Габаритные размеры электрошкафа (Д х Ш х В)	600 х 500 х 1400 мм
Масса оборудования (нетто)	1750 кг
Климатическое исполнение по ГОСТ 15150	Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок	12 месяцев

Технические характеристики оборудования могут быть изменены по запросу заказчика.

Преимущества

ТОЧНОСТЬ
Измерительная система ВИБРОЛАБ – в Госреестре средств измерений под №84333-22.
Самая высокая точность в серии e_mar – 1 гмм/кг.
Широкий динамический диапазон измерения дисбалансов — от 1 до 500 000 гмм.

СЕРВИС И ПОДДЕРЖКА
Гарантия на стенд – один год, неограниченная техническая поддержка по телефону или онлайн.
Встроенная система самодиагностики датчиков, измерительной электроники и привода стенда.
Удаленная диагностика и настройка стенда специалистами ЭНСЕТ.

НАДЕЖНОСТЬ
Станина из конструкционной стали с литым вибропоглощающим заполнением, прецизионными линейными направляющими.
Высокотехнологичная дорезонансная конструкция опор с пятикратным запасом прочности.
Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.

ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
Простой и интуитивно понятный, полностью сенсорный интерфейс оператора.
Модульная конструкция стенда позволяет расширять его возможности и добавлять функции.
Интеграция автоматических систем идентификации и маркировки роторов, корректировки дисбалансов.
Стенд для Индустрии 4.0, готов к интеграции с системами MES, SCADA, ERP.

ПРОИЗВОДИТЕЛЬНОСТЬ
При испытаниях на прочность частота вращения до 5000 об/мин благодаря современному приводу.
Балансировка на скоростях до 2 000 об/мин благодаря мощному двигателю.
Высокий коэффициент уменьшения дисбаланса за один пуск: URR = 95 % благодаря линейности колебательной системы.
Автоматический доворот с точностью до 0,2 º на позицию корректировки.
Автоматическое удержание ротора для удобной корректировки дисбаланса.

УНИВЕРСАЛЬНОСТЬ
Быстрая переналадка по длине.
Возможность дооснащения станка ременным, осевым приводом или приводным шпинделем.
Множество режимов корректировки дисбалансов для всех видов изделий.

БЕЗОПАСНОСТЬ
Безопасная для оператора конструкция стенда в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
Защитные ограждения классов В, С, D по ГОСТ 31321-2006 (ISO 21940-23:2012) с блокировкой открытия при вращении изделия.
Автоматическое торможение ротора при превышении допустимого уровня вибрации.

ПРИМЕНЕНИЕ

Опции: Ременный привод

Обеспечивает приведение балансируемого изделия во вращение с помощью плоского приводного ремня

Опора регулируемая дополнительная

Дополнительная опора балансировочного станка с регулировкой по высоте

Вал приводной карданный

60 000 ₽

V-образный призматический блок скольжения

Применяется для балансировки изделий весом до 16 кг

84 180 ₽

Универсальный контрольный ротор для проверки двух-, трех-, четырехопорных балансировочных станков

Универсальный контрольный ротор для проверки балансировочных станков с двумя, тремя, четырьмя опорами по ГОСТ 20076-2007

Функция автоматической сварки кольцевого шва

Опция для станков линейки ДБР КАРДАН

Минимальный рекомендуемый набор балансировочной оснастки для карданных валов

Морская упаковка

Обеспечивает надежную защиту оборудования при транспортировке по морю

Увеличение мощности привода

Обеспечивает балансировку изделий с большим моментом инерции, значительным аэродинамическим сопротивлением

Блок консольных роликов

Блок узких роликов
