| Модель |

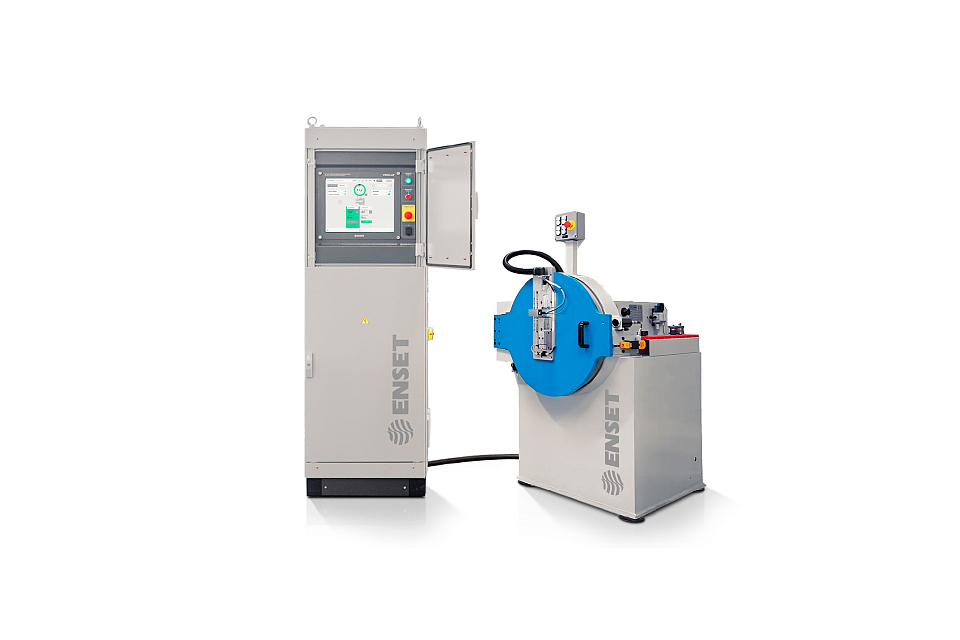

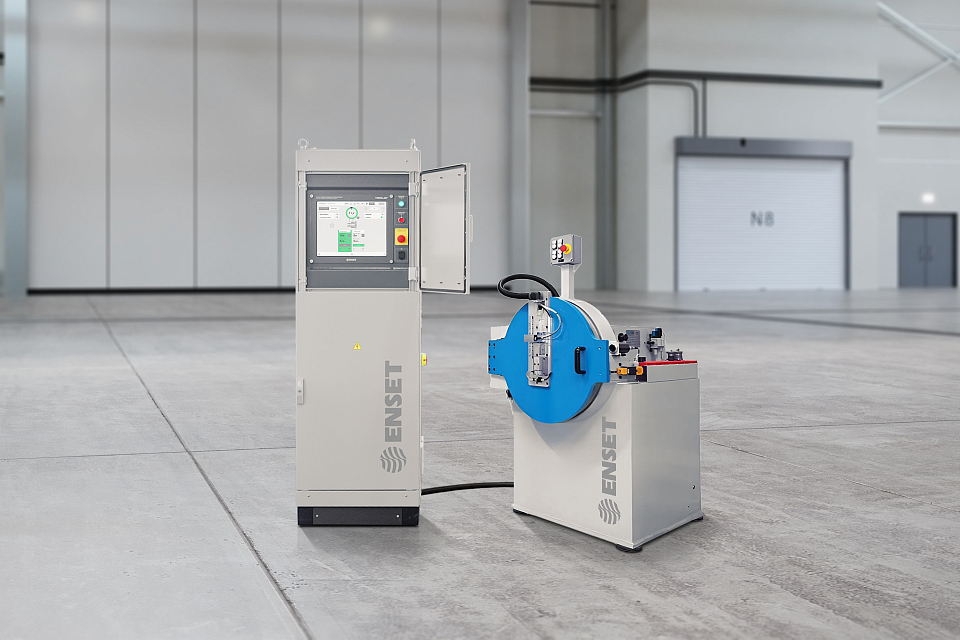

РАПИД-20 |
| Тип оборудования |
Стенд разгонно-балансировочный с вакуумной камерой |
| Назначение |
Для балансировки и разгонных испытаний колес центробежных компрессоров |
| Система управления |
Система измерений вибрационная балансировочная ВИБРОЛАБ |
| Тип привода |
Осевой, приводной шпиндель с жидкостным охлаждением |
| Количество и тип опор |
Шпиндельная приводная опора |
| Коэффициент уменьшения дисбаланса URR |
85% |
| Частота вращения изделия при балансировке n |
400 – 3000 мин-1 |
| Точность измерения частоты вращения изделия |
± (1+0,0025·n) |
| Точность измерения углового положения изделия |
± 0,01º |
| Требования к электрической сети |
3 фазы, 400 В, 50 Гц, 32 А, защитное заземление обязательно |
| Доворот изделия на позицию корректировки |
Автоматический |
| Удержание изделия на позиции корректировки |
Да |
| Датчики вибрации |
Пьезоэлектрические датчики силы |
| Количество каналов измерения вибрации |
2 |
| Тип датчика оборотов |
Индуктивный датчик |
| Датчик углового положения изделия |
Инкрементальный энкодер |
| Защита электроники от пыли и влаги |
IP54 |
| Анкерение к основанию или фундаменту |
Анкерение к любому бетонному полу |
| Конструктивные особенности станины |
Станина из конструкционной стали с литым вибропоглощающим заполнением |
| Габаритные размеры (Д х Ш х В) |
1100 х 820 х 1300 мм |
| Габаритные размеры электрошкафа (Д х Ш х В) |
600 х 600 х 1962 мм |
| Масса оборудования (нетто) |
1300 кг |
| Климатическое исполнение по ГОСТ 15150 |
Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %) |
| Гарантийный срок |
60 месяцев |
| Интерфейс пользователя |
Цветной сенсорный дисплей 17 дюймов, противоударный |
| Тип двигателя |
Асинхронный частотно-регулируемый |
| Номинальная (максимальная) частота вращения |
3000 мин-1 |
| Максимальная масса балансируемого изделия (колеса) с технологической оснасткой |
28 кг |
| Максимальная нагрузка |
300 Н |
| Максимальный момент инерции балансируемого изделия относительно оси вала |
0,7 кг м2 |
| Число циклов балансировки |
Без ограничений |
| Наружный диаметр изделия (колеса) |
350 – 450 мм |
| Высота ступицы колеса |
40 – 55 мм |
| Посадочный диаметр ступицы* |
120 – 180 мм |
| Общий диаметр колеса |
65 – 95 мм |
| Максимальный измеримый дисбаланс |
180 000 гмм |
| Максимальный допустимый дисбаланс |
1 800 000 гмм |
| Минимально достижимый остаточный дисбаланс Umar |
3 гмм |
| Минимально достижимый остаточный удельный дисбаланс emar (m max) |
0,15 гмм/кг |
| Производительность вакуумного насоса |
3,0 м3/ч |
| Время разгонных испытаний колеса |
1 – 3 мин |
| Время наладки балансировочного станкa |
15 c |
| Время настройки измерительной системы |
45 c |
| Время подготовки изделия к балансировке |
15 c |
| Среднее время разгона |
10 c |
| Время считывания показаний (с учетом времени их стабилизации) |
10 c |
| Среднее время выбега |
10 c |
| Время привязки полученных результатов измерения к данному изделию** |
10 c |
| Общее время операций на один пуск единичного изделия |
108 c |
| Общее время операций на один пуск серийного изделия |
48 c |
| Частота вращения изделия при испытаниях n |
6000 – 25000 мин-1 |
| Тип вилки питания |
32 А, 3P+N+PE (по ГОСТ IEC 60309-2-2016) |
| Номинальная мощность |
18,5 кВт |
| Количество плоскостей измерений |
2 шт. |
| Минимальное давление в вакуумной камере |
0,5 мбар (50 Па) |
| Тип вакуумного насоса |
Спиральный |
| * - соответствует посадочному диаметру оснастки |
