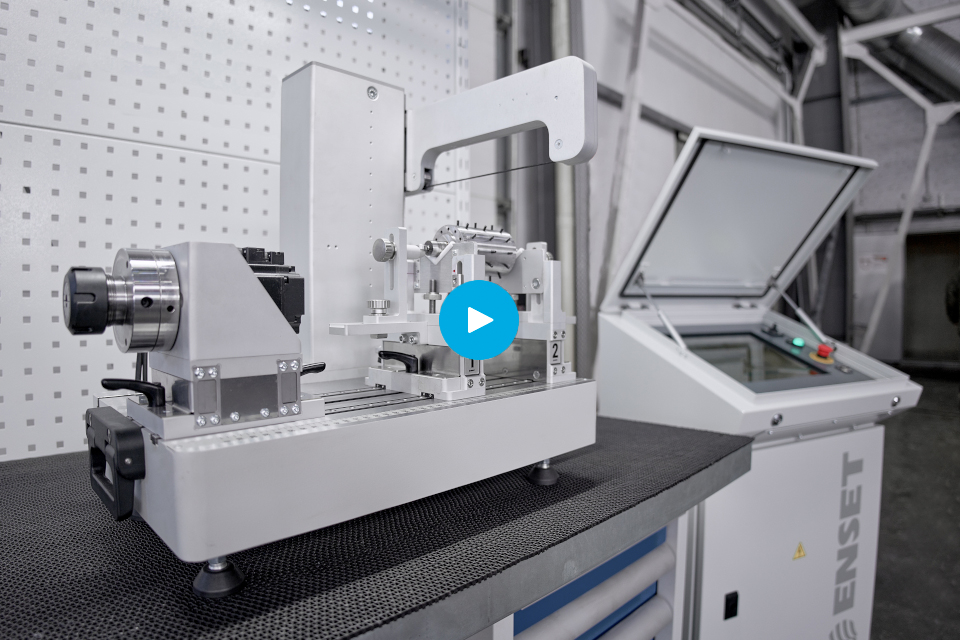

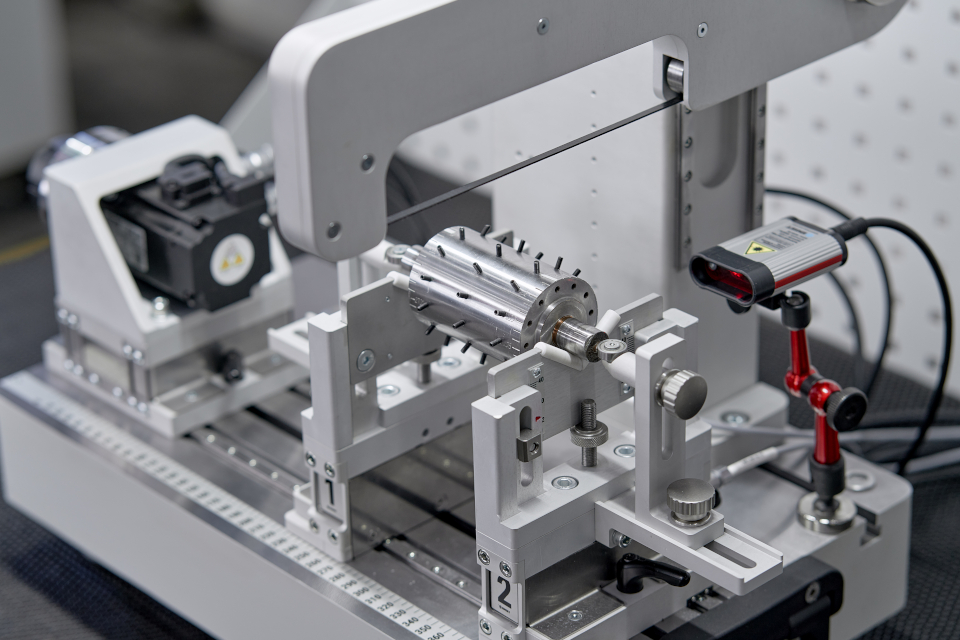

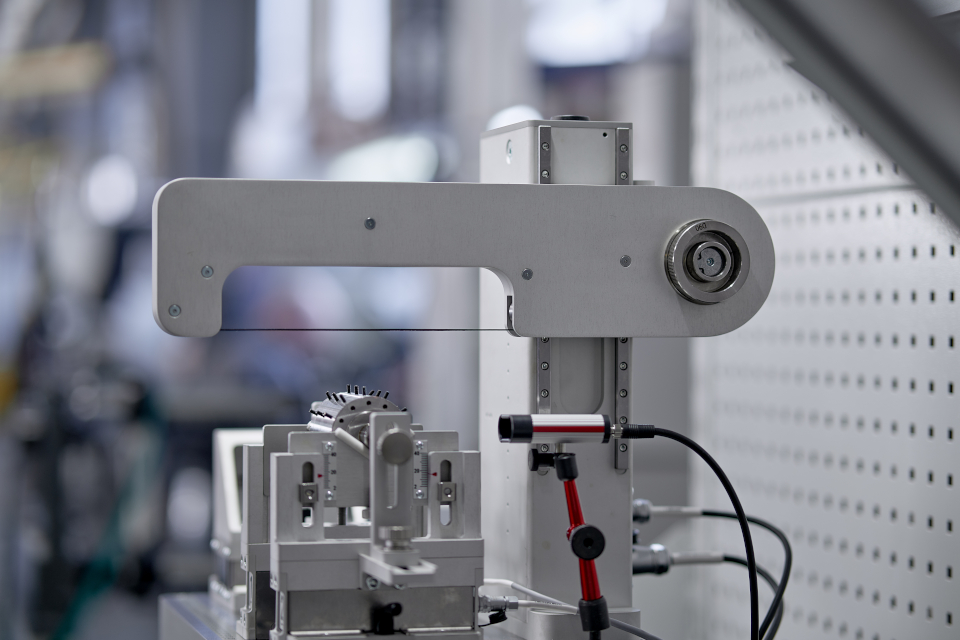

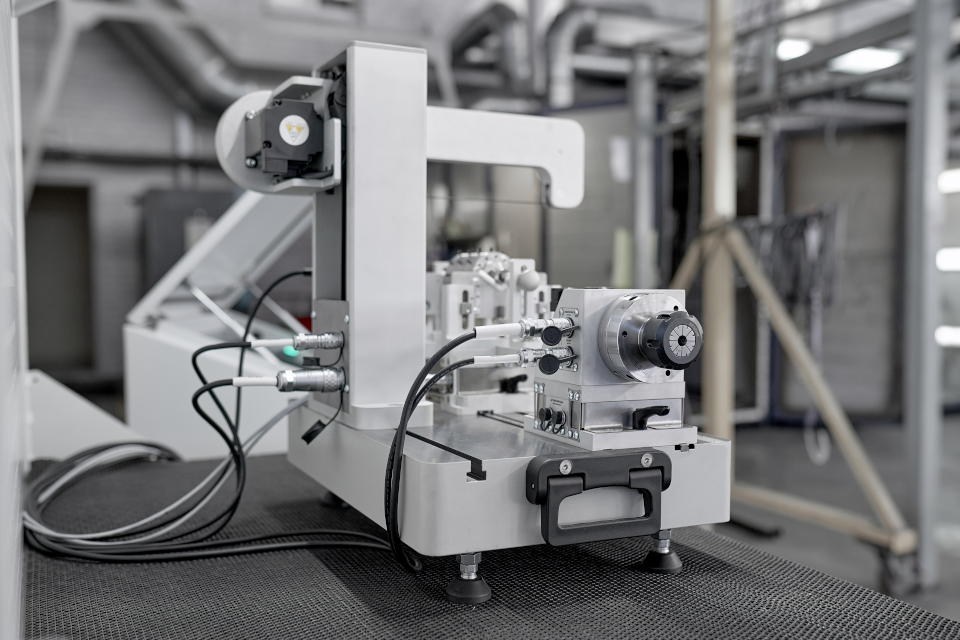

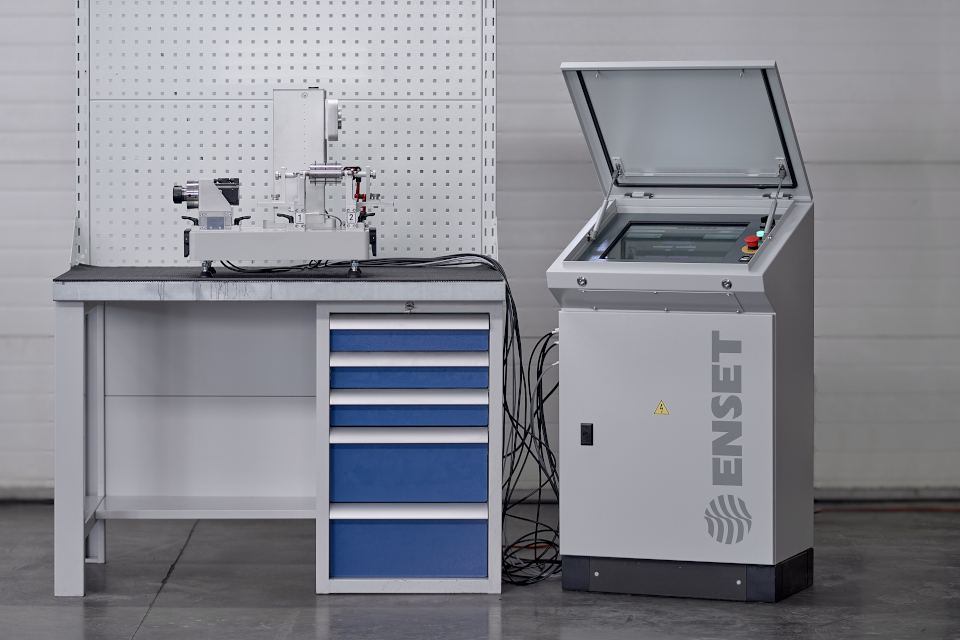

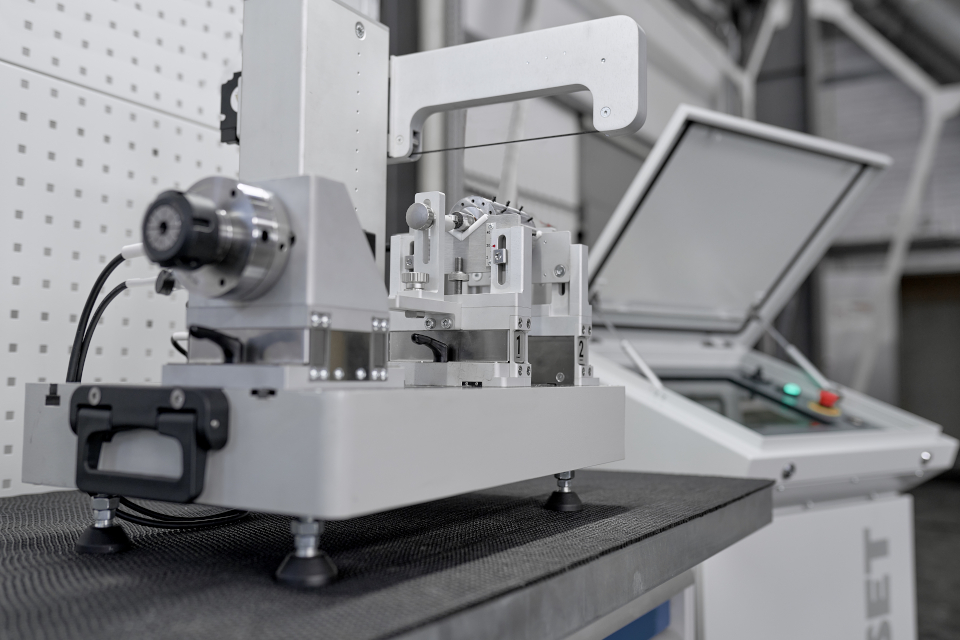

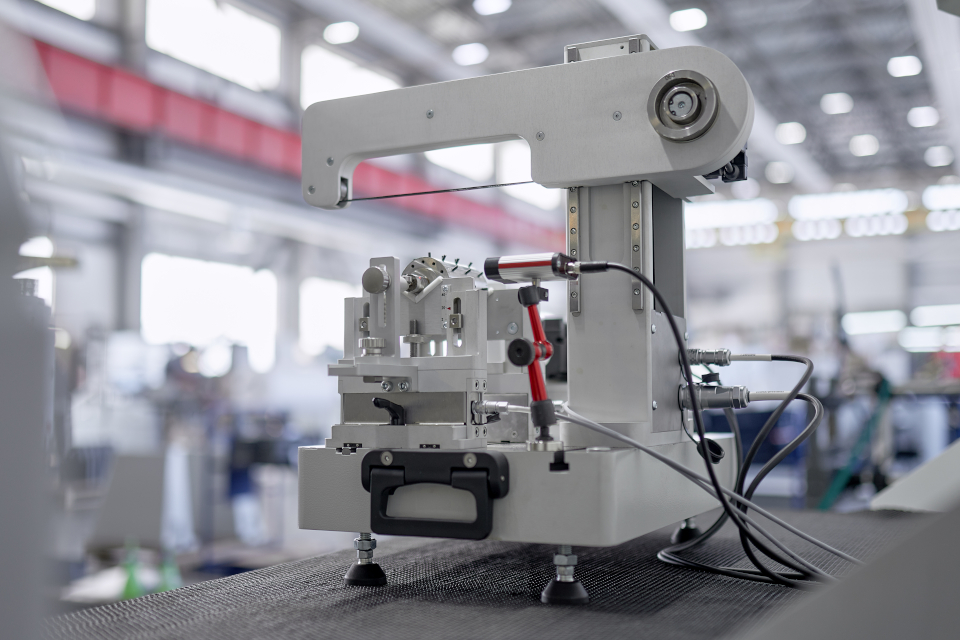

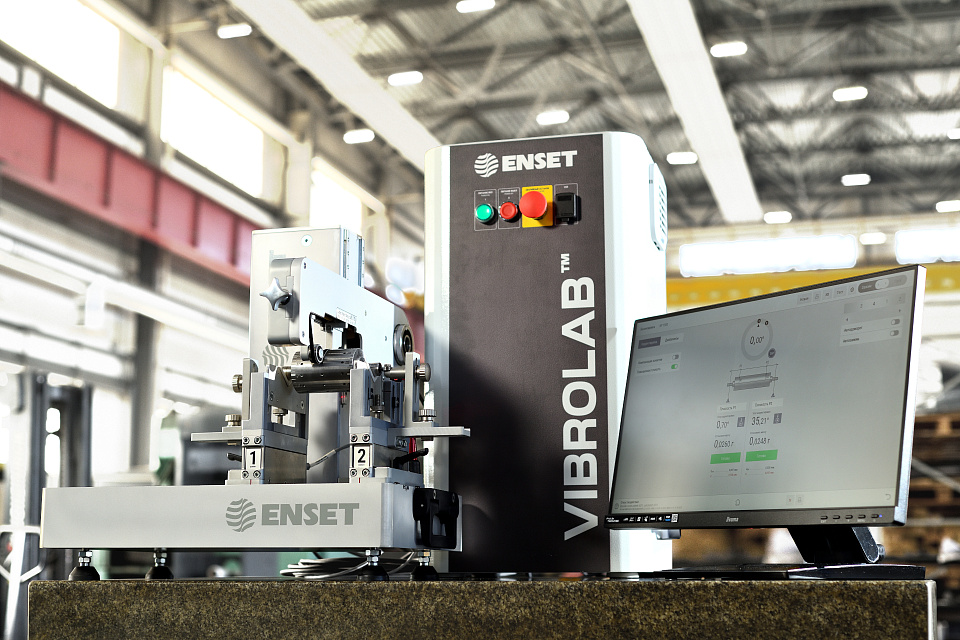

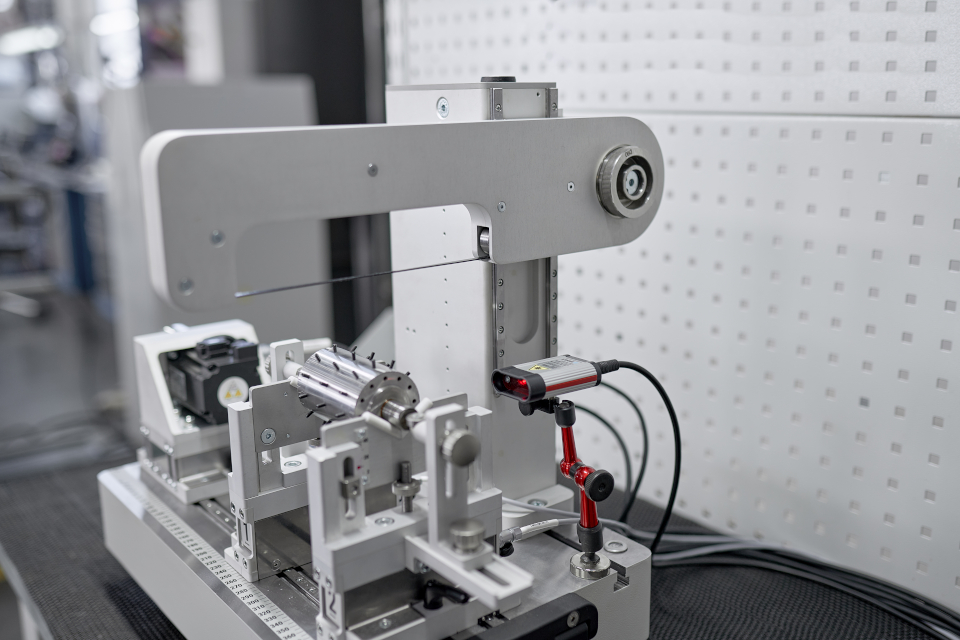

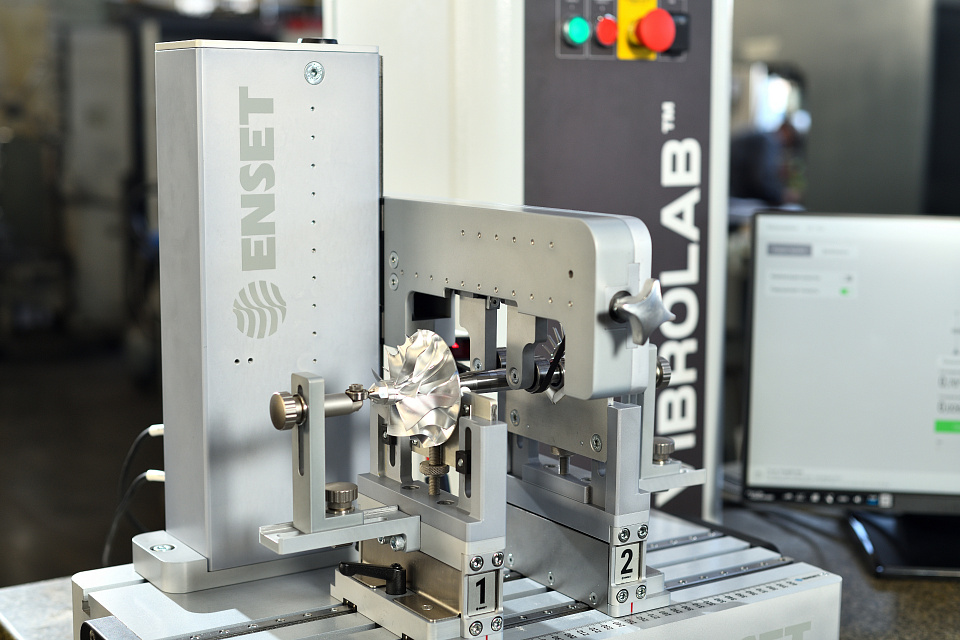

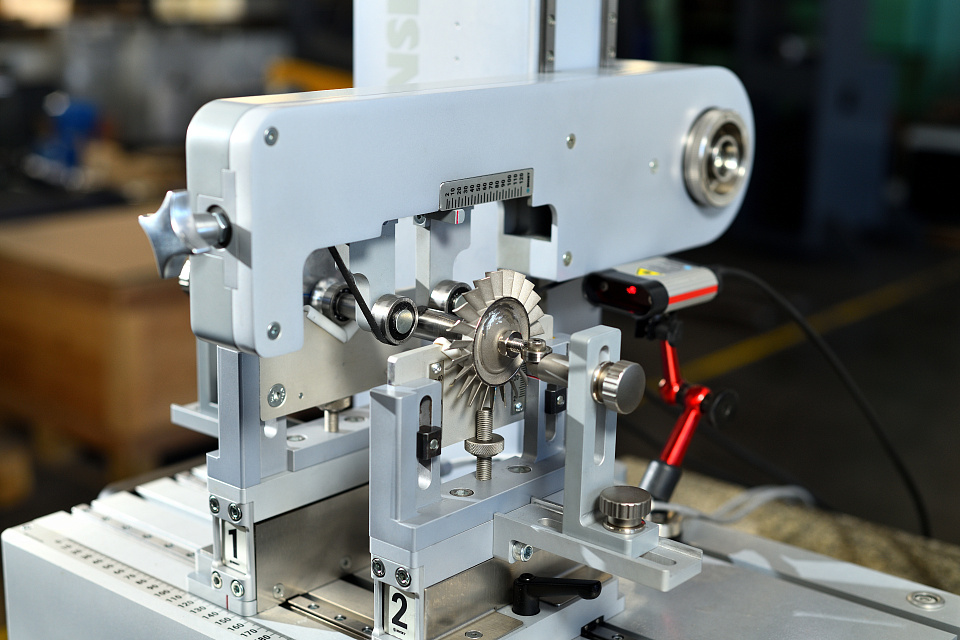

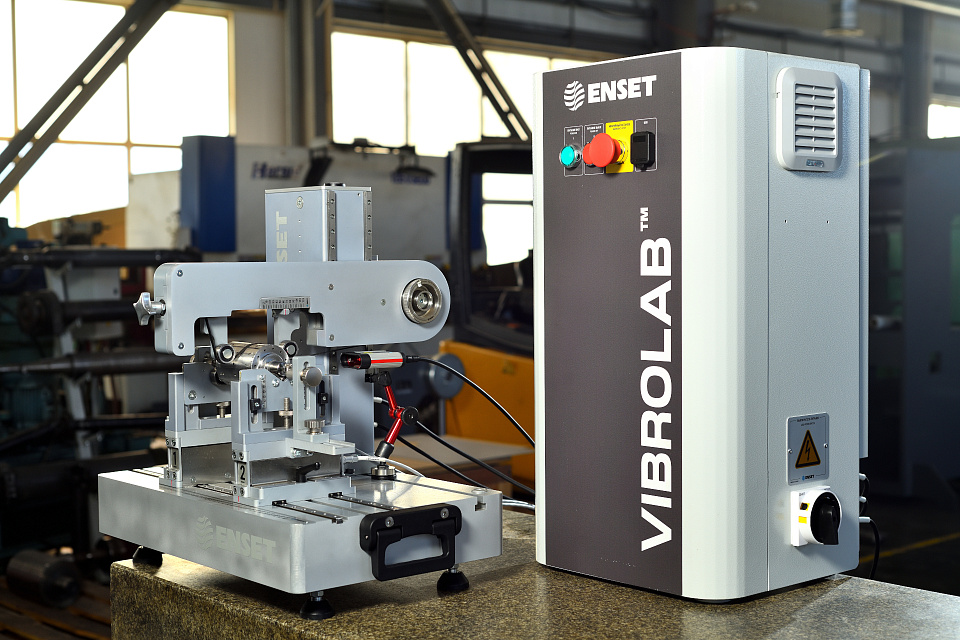

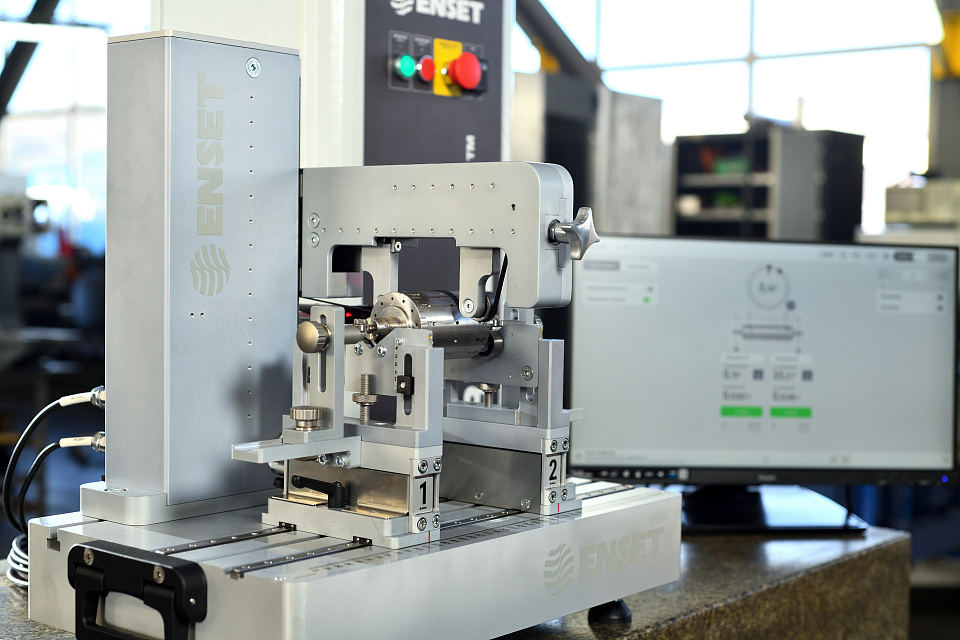

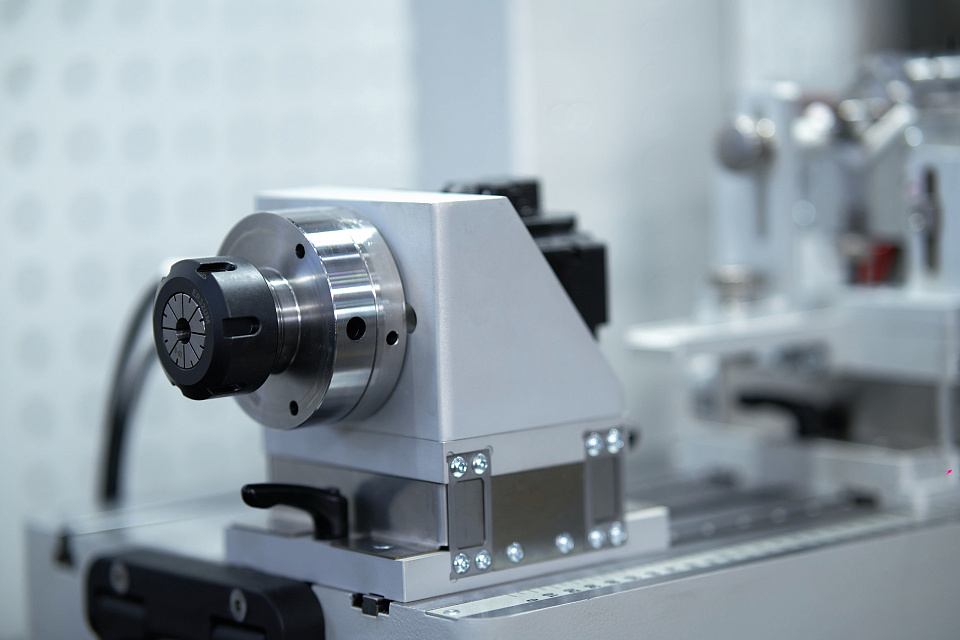

Горизонтальный дорезонансный балансировочный станок в антимагнитном исполнении ПИКАССО-5.B

Максимальная масса ротора, кг:

0,05 0,5 5

Тип привода:

Ременный Шпиндель Внешний привод Ременный, шпиндель Ременный, внешний

Вид станка:

Дорезонансный

Характеристики Преимущества Документация Опции Сервис и гарантия Обучение Оплата

Основные сведения

Модель

ПИКАССО-5.B

Тип станка

Горизонтальный дорезонансный балансировочный станок в антимагнитном исполнении

Назначение станка

Для динамической балансировки роторов с двумя опорными поверхностями

Станина

Станина из дюралюминиевого сплава с Т-образными пазами и линейными направляющими качения

Опоры станка

2 опоры, регулируемые по высоте

Привод балансируемого изделия

Ременный

Балансируемое изделие

Тип балансируемого ротора

Межопорный, консольный, двухконсольный

Масса балансируемого ротора, кг

0,05 – 5

Максимальная нагрузка на одну опору, кг (кН)

3 (0,03)

Максимальная отрывающая сила на опору, кг (кН)

1 (0,01)

Диаметр балансируемого ротора, мм

до 240

Диаметр балансируемого ротора над ременным приводом, мм

до 120

Длина балансируемого ротора, мм

5 – 475 (между серединами опорных шеек)

Диаметр цапф балансируемого ротора, мм

2 – 70

Максимальный момент инерции ротора, кг·м²

0,036

Число плоскостей коррекции

1, 2, 3, многоплоскостная балансировка

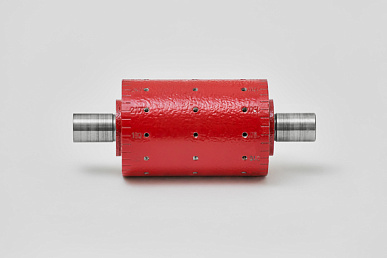

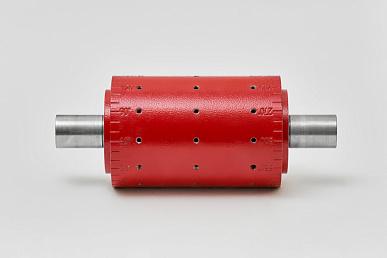

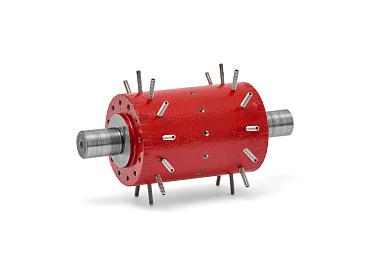

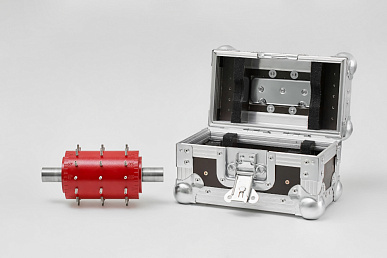

Контрольный ротор

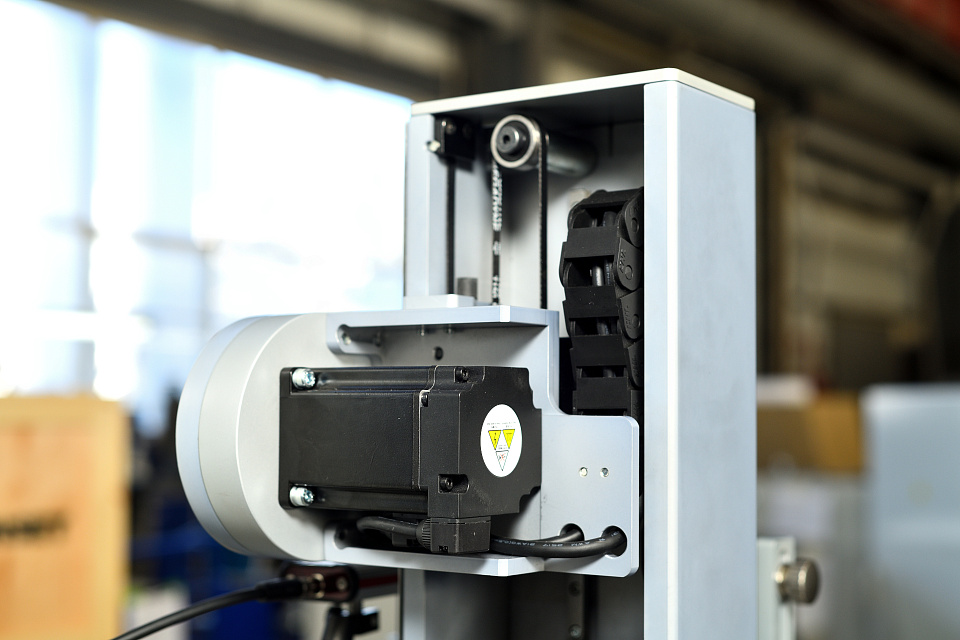

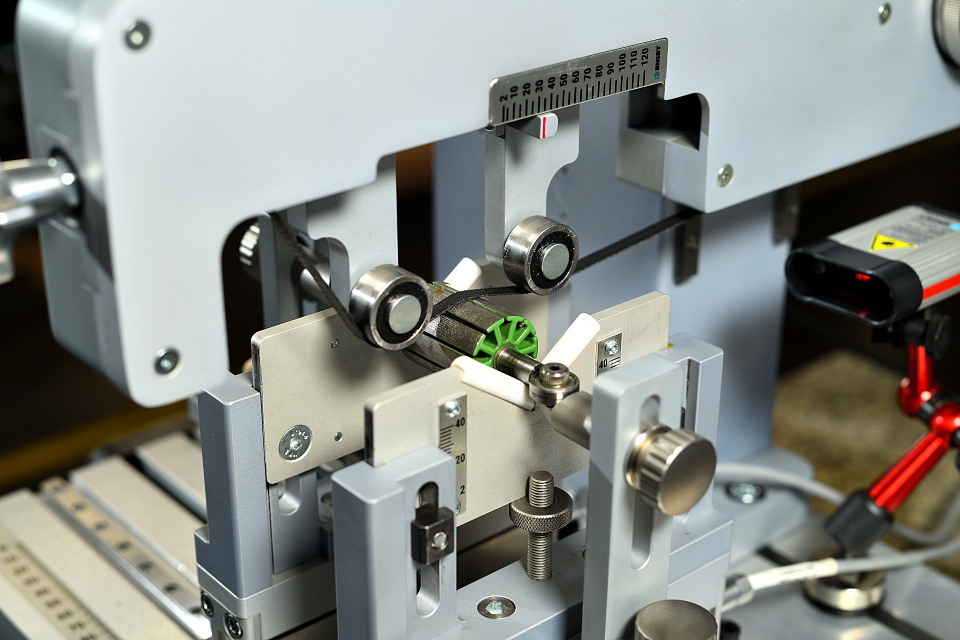

Ременный привод изделия

Частота вращения ротора при балансировке, мин^-1

100 – 6000

Номинальный крутящий момент привода, Н·м

3,81

Натяжение ремня

Гравитационное

Электропривод

Серводвигатель, 6000 мин^-1, 0,4 кВт

Торможение изделия

Электродинамическое, тормозной резистор

Доворот изделия на позицию корректировки

Автоматический

Точность доворота изделия, градусов

± 0,1º

Удержание изделия на позиции корректировки

Автоматическое

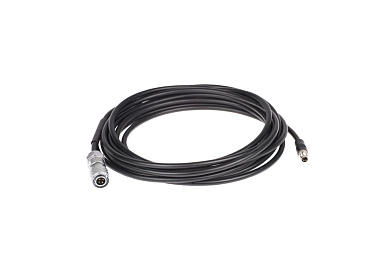

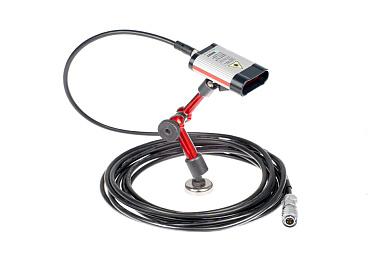

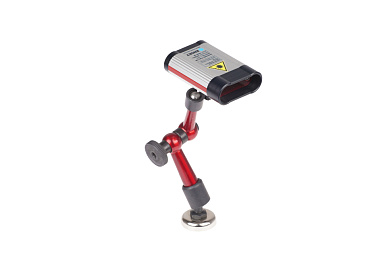

Датчик оборотов

Лазерный

Измерительно-управляющая система

Наименование системы

Система измерений вибрационная балансировочная ВИБРОЛАБ-5.К

Номер в Госреестре средств измерений

№ 97688-26

Межповерочный интервал, лет

Интерфейс пользователя

Цветной сенсорный дисплей 22 дюйма, регулируемый по углу наклона, с антибликовым покрытием

Язык интерфейса

Русский/Английский

Пределы допускаемой относительной погрешности измерений размаха виброперемещения, %

±3

Минимально достижимый остаточный удельный дисбаланс с ременным приводом, e_mar, гмм/кг

0,01

Коэффициент уменьшения дисбаланса R_UR (URR), %

≥95

Погрешность измерения частоты вращения, об/мин

± (1+0,0025·n)

Количество каналов измерения вибрации

Датчики вибрации

Пьезоэлектрические датчики силы

Датчики оборотов

Индуктивный, лазерный

Единицы измерения дисбаланса

г·мм; г·см; г·м; г·мм/кг; мкм

Датчик углового положения

Встроенный в сервопривод

Точность измерения углового положения изделия

± 0,1º

Установочные и эксплуатационные параметры

Основание под станок

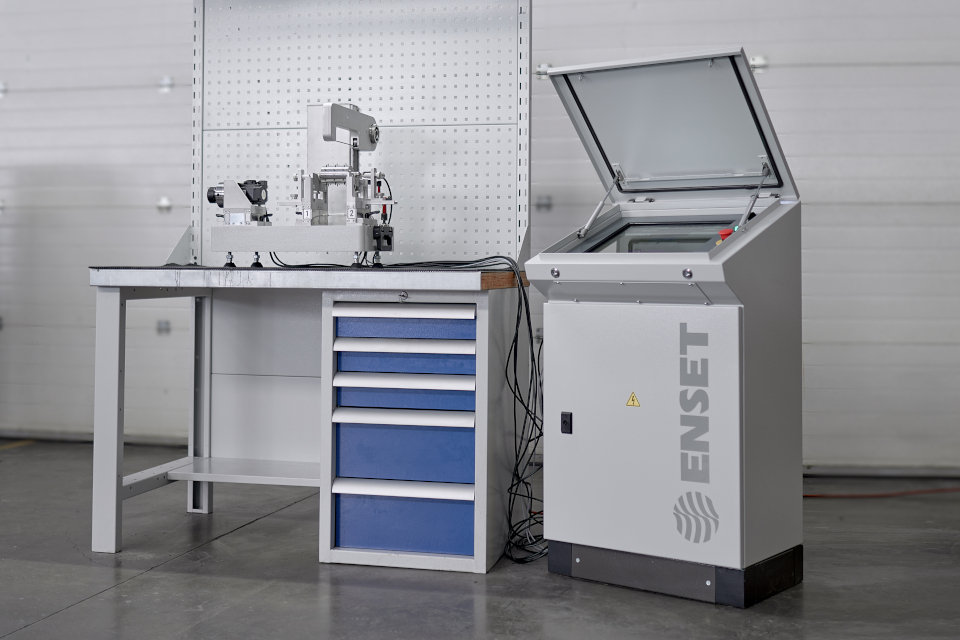

Настольное исполнение

Род тока питающей сети

Переменный

Требования к электрической сети

1 фаза, 230 В ± 10 % (по ГОСТ 32144-2013), 50 Гц, 6 А, защитное заземление обязательно

Защита электроники станка от пыли и влаги

IP54

Климатическое исполнение по ГОСТ 15150

УХЛ 4.2 (температура от + 10 до + 35 ºC, отн. влажность до 80 %)

Габаритные размеры (Д х Ш х В), мм

530 х 460 х 490

Габаритные размеры электрошкафа (Д х Ш х В), мм

385 х 340 х 635

Масса станка вместе с электрошкафом, кг

Гарантия и срок службы

Гарантийный срок, мес

Средний срок службы, лет

Технические характеристики оборудования могут быть изменены по запросу заказчика.

Преимущества

ТОЧНОСТЬ
Измерительная система ВИБРОЛАБ-5 – в Госреестре средств измерений под № 97688-26 – с увеличенным до трех лет интервалом периодической поверки.
Самая высокая точность в серии e_mar – 0,01 гмм/кг.
Широкий динамический диапазон измерения дисбалансов — от 0,01 до 50 000 гмм.

СЕРВИС И ПОДДЕРЖКА
Гарантия на станок, включая все его узлы и компоненты – два года.
Техническая поддержка и сервис в течение всего срока службы.
Встроенная система самодиагностики датчиков, измерительной электроники и привода станка.
Удаленная диагностика и настройка станка специалистами ЭНСЕТ.

НАДЕЖНОСТЬ
Станок рассчитан на 20 лет интенсивной эксплуатации.
Станина из алюминиевого сплава с линейными направляющими и Т-образными пазами.
Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.

ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
Современное оборудование и программное обеспечение для балансировки с интервалом поверки раз в 3 года.
Интеграция автоматических систем идентификации и маркировки роторов, систем коррекции дисбаланса с ЧПУ и роботизированных манипуляторов.
Готовность к производственным линиям Индустрии 4.0 — интеграция с системами SCADA, MES, ERP.

ПРОИЗВОДИТЕЛЬНОСТЬ
Балансировка на скоростях до 30 000 об/мин, благодаря мощному сервоприводу.
Цикл измерения в 2 – 5 раз быстрее, чем на станках с асинхронным приводом.
Высокий коэффициент уменьшения дисбаланса за один пуск R_UR (URR) = 95 % благодаря линейности колебательной системы.
Автоматический доворот с точностью до ±0,1º на позицию корректировки.
Автоматическое удержание ротора для удобной корректировки дисбаланса.

УНИВЕРСАЛЬНОСТЬ
Быстрая переналадка по длине без инструментов.
Станок выполнен целиком из антимагнитных материалов, включая алюминиевые сплавы и нержавеющую сталь, что позволяет использовать его для балансировки изделий с мощными постоянными магнитами.
Удобная регулировка опор по высоте.
Множество режимов корректировки дисбалансов для всех видов изделий.
Модульная конструкция станка позволяет расширять его возможности и добавлять функции.

БЕЗОПАСНОСТЬ
Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
Защитные ограждения классов В, С, D по ГОСТ 31321-2006 (ISO 21940-23:2012) с блокировкой открытия при вращении изделия.
Автоматическое торможение ротора при превышении допустимого уровня вибрации.
Наличие сертификатов ТР ТС.

Документация

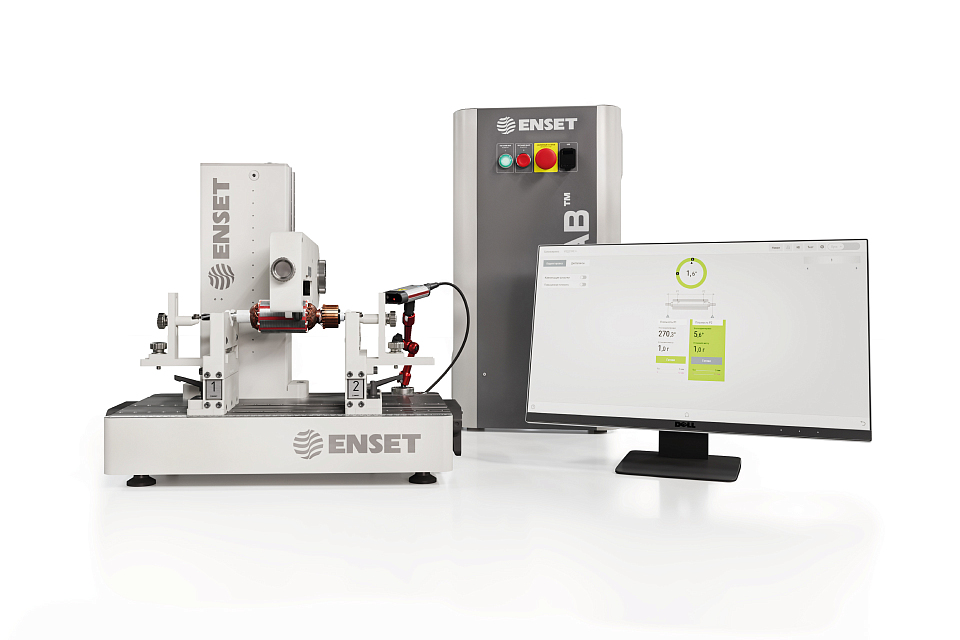

Серия ПИКАССО

PDF, 1 MB

ПИКАССО. Декларация о соответствии ТР ТС 004/2011, ТР ТС 020/2011

PDF, 331 KB

ПИКАССО. Декларация о соответствии ТР ТС 010/2011, ТР ТС 020/2011

PDF, 2 MB

ВИБРОЛАБ-5. Декларация о соответствии ТР ТС 004/2011 ТР ТС 020/2011

PDF, 10 MB

ВИБРОЛАБ-5. Сертификат об утверждении типа средств измерений № 97688-26

PDF, 866 KB

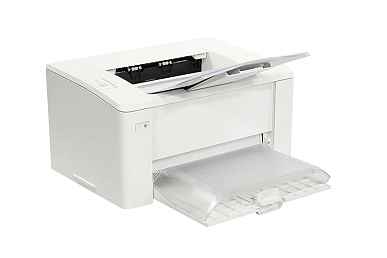

Опции: Принтер для печати протокола балансировки

Лазерный принтер для печати протоколов балансировки

Морская упаковка

Обеспечивает надежную защиту оборудования при транспортировке по морю

Весы электронные с первичной поверкой

Обеспечивают высокую точность взвешивания балансировочных грузов

Система удаленной диагностики и настройки станка

Обеспечивает удаленную диагностику и настройку станка

Интеграция с системами SCADA, MES, ERP

Обеспечивает включение станка в ИТ-инфраструктуру завода

V-образные роликовые блоки для балансировки в собственных подшипниках

Позволяют балансировать изделие уже со штатными подшипниками качения

Силовой прижимной ролик для балансировки консольных роторов

Обеспечивает верхний прижим для удержания изделия

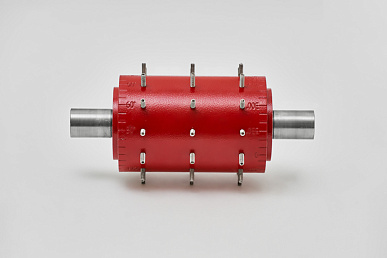

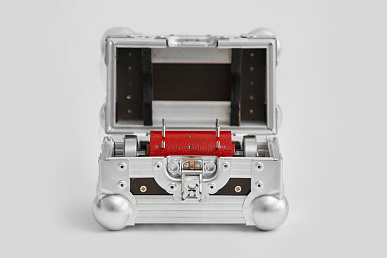

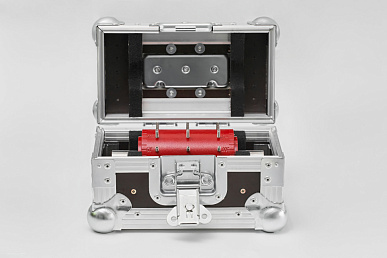

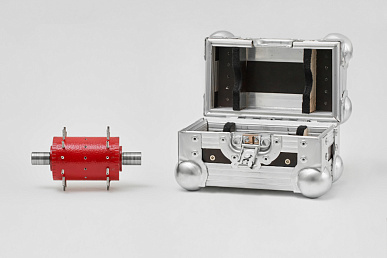

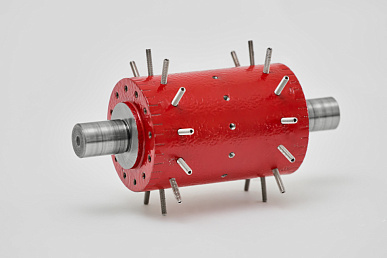

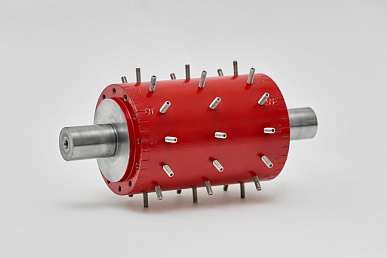

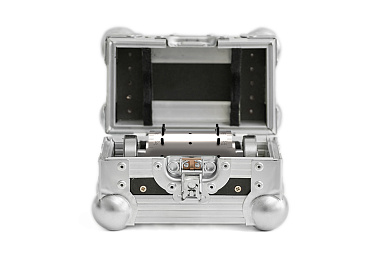

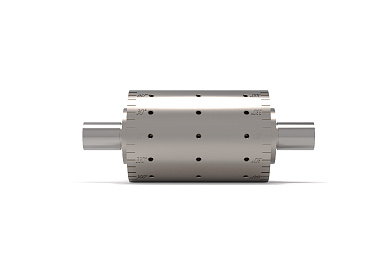

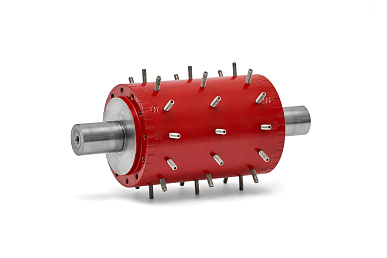

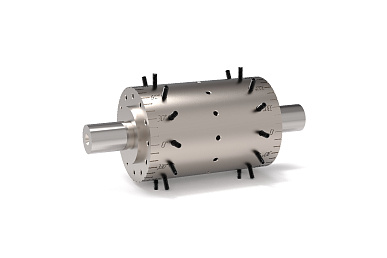

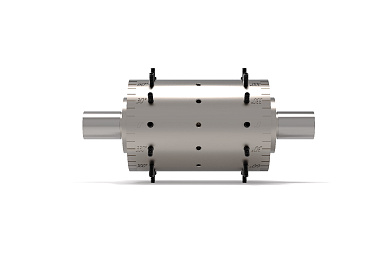

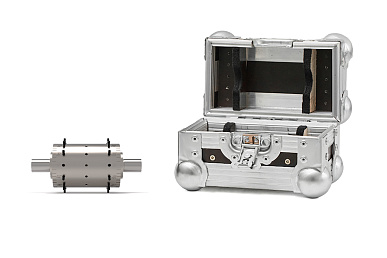

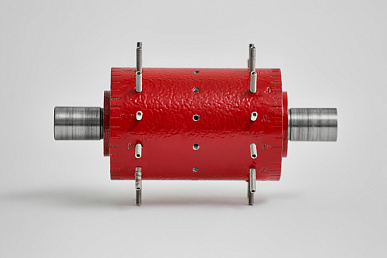

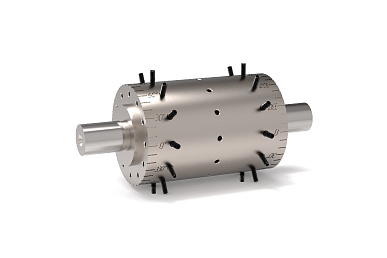

Контрольный ротор тип B № 1, 0,5 кг, ГОСТ ISO 21940-21—2025

Эталонный ротор для периодической проверки точности станка по ГОСТ ISO 21940-21—2025

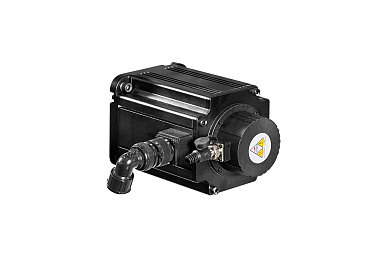

Увеличение мощности привода

Обеспечивает балансировку изделий с большим моментом инерции, высоким аэродинамическим сопротивлением

Сервис и гарантия

Сервис ЭНСЕТ — гарантия вашей уверенности в надёжности оборудования!

Профессиональная техническая поддержка и сервис ЭНСЕТ — гарантия квалифицированного обслуживания, соответствующего самым высоким стандартам. Поэтому, приобретая или арендуя станок в ЭНСЕТ, вы можете полностью сосредоточиться на основных задачах вашего производства, не отвлекаясь на вопросы обслуживания и ремонта оборудования.

Все варианты сервиса — к вашим услугам!

Вне зависимости от того, находится ли ваш станок на гарантии или вы уже заключили сервисный договор на обслуживание, профессиональная команда поддержки ЭНСЕТ оперативно решит все возникающие вопросы в удобном для вас формате.

Техническая поддержка в виде онлайн-консультации по телефону или в мессенджере. Если возникает необходимость, специалисты ЭНСЕТ удалённо подключаются к оборудованию, считывают коды неисправностей, устраняют их, а также могут выполнить обновление ПО. Более 80 % всех обращений специалисты техподдержки могут оперативно решить в этом формате.

Отправка запасной части в ваш адрес взамен вышедшей из строя.

Диагностика и ремонт станка в сервисной службе в ЭНСЕТ (г. Ростов‑на-Дону).

Выезд специалиста ЭНСЕТ на ваше предприятие, где эксплуатируется станок, для диагностики проблемы и её устранения. Вариант подходит, когда нет возможности транспортировать оборудование или требуется оперативное проведение ремонта на месте.

Подробнее о Сервисе и техподдержке

Гарантийный срок на горизонтальный дорезонансный балансировочный станок в антимагнитном исполнении ПИКАССО-5.B составляет 24 месяца.

Срок эксплуатации 20 лет.

Обучение

При приобретении оборудования в ООО «Энсет» заказчик получает бесплатное обучение работе на оборудовании для своего персонала. Обучение проводится исключительно в очной форме опытным инженером-наставником по индивидуальной программе с учетом специфики деятельности и требований заказчика.

Курс обучения включает в себя как теорию динамики и балансировки роторов, так и практические занятия, в том числе с использованием реальных изделий заказчика и его балансировочных станков. После обучения каждый участник получает именной сертификат с присвоением квалификации.

Качественное практико-ориентированное обучение напрямую влияет на скорость, безопасность и эффективность использования балансировочного станка на предприятии, помогает быстрее интегрировать новое оборудование в производственные процессы и получать выгоду от его использования.

Обучение состоит из нескольких блоков:

• Теоретические основы балансировки роторов.

• Обучение правилам и методам работы на станке, выполнению рабочих операций, правилам технике безопасности.

• Обучение техническому обслуживанию (периодичность, операции по техническому обслуживанию, применяемый инструмент и оборудование, техника безопасности при проведении работ).

• Обучение работе с программным обеспечением (конфигурирование, рабочие операции, сервисное обслуживание, калибровка).

• Обучение проверке характеристик станка по ГОСТ ISO 21940-21—2025 (проверка на технологическую точность).

Обучение может быть проведено как на территории производителя, так и по желанию заказчика, на его территории.
